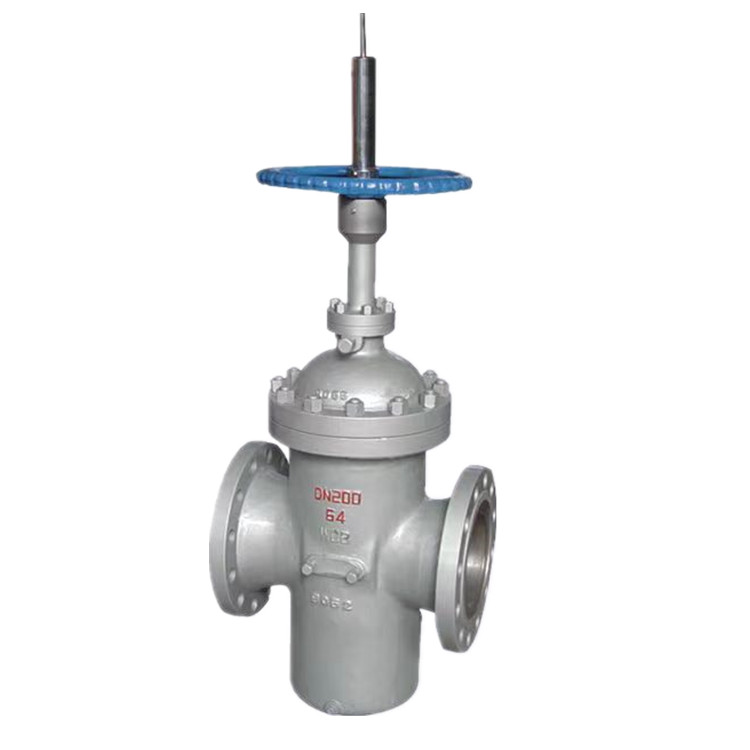

CS singolo disco parallelo valvola di gate della lastra di classe 150lb

CS Single Disc Parallel Slab Gate Valve Class 150LB, come uno dei principali prodotti promossi da Wenzhou Joepai Valve Co., Ltd., è una valvola di gate che utilizza un singolo gate piatto con facce parallele che hanno richiesto una forza meccanica diretta contro una forza meccanica di una maggiore forza di chiusura. Ampiamente utilizzato in campi come petrolio, gas naturale e ingegneria chimica. Ci impegniamo a fornire soluzioni di valvole personalizzate di alta qualità per garantire il regolare progresso del progetto.

Dettaglio del prodotto:

Materiale involucro: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Materiale del disco: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Materiale dello stelo: 2Cr13, 304, 316, 304L, 316L

Materiale del cofano: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Materiale del sedile: A105, 304, 316, 304L, 316L

Tipo di connessione: flangia/saldatura

Diametro nominale: DN100-800 NPS2 "-32"

Pressione nominale: 1.0-16.0MPA 150LB-900LB

Valve Standard:

1. Design Factured secondo API 6D

2.Face da affrontare secondo ASME B16.10

3.Ed Dimension Flange secondo ASME B16.5

4.Valve ispezione e test secondo API 598

Funzione del prodotto:

Adattabilità all'espansione termica: Nei servizi ad alta temperatura (ad es. Steam, olio caldo), la struttura parallela impedisce gli inceppati causati dall'espansione termica, garantendo un funzionamento affidabile.

Pura sigillatura meccanica: Si basa esclusivamente sulla forte attuazione di STEM per la tenuta iniziale; Nessuna sigillatura assistita da pressione.

Sigillatura debole a bassa pressione: Soggetto a perdite sotto l'avvio a vuoto/bassa pressione prima della costruzione della pressione del sistema.

Requisiti di precisione elevata: Richiede una lavorazione ultra precisa di cancello/sedili; Danno minore o deformazione compromette la sigillatura.

Coppia di chiusura elevata: Richiede una maggiore forza operativa per comprimere i sigilli (specialmente a bassa pressione) a causa dell'assenza di cuneo.

Resistenza a basso flusso: Il design a bore completa riduce al minimo la caduta di pressione quando è completamente aperto.

Sigillatura dura in metallo: Resiste a temperature elevate ma suscettibili all'usura; potrebbe essere necessaria lapping/sostituzione della parte.

Tolleranza delle particelle solide: Il design parallelo resiste intasato per impurità (superiore alle valvole a cuneo).

Dimensioni principali e peso (PN1.6, 2.5 Classe150)

Note:

• La dimensione 813 è solo la lunghezza strutturale per la classe 150.

• *Nessuna specifica tali per la valvola della pipeline della classe 150.

• ** Dispositivo elettrico Tian Ertong, con modelli alle richieste degli utenti.

• *** Il peso elencato è quello dello stelo nudo 150 libbre, nessun foro di diversione e non includere unità di azionamento.
