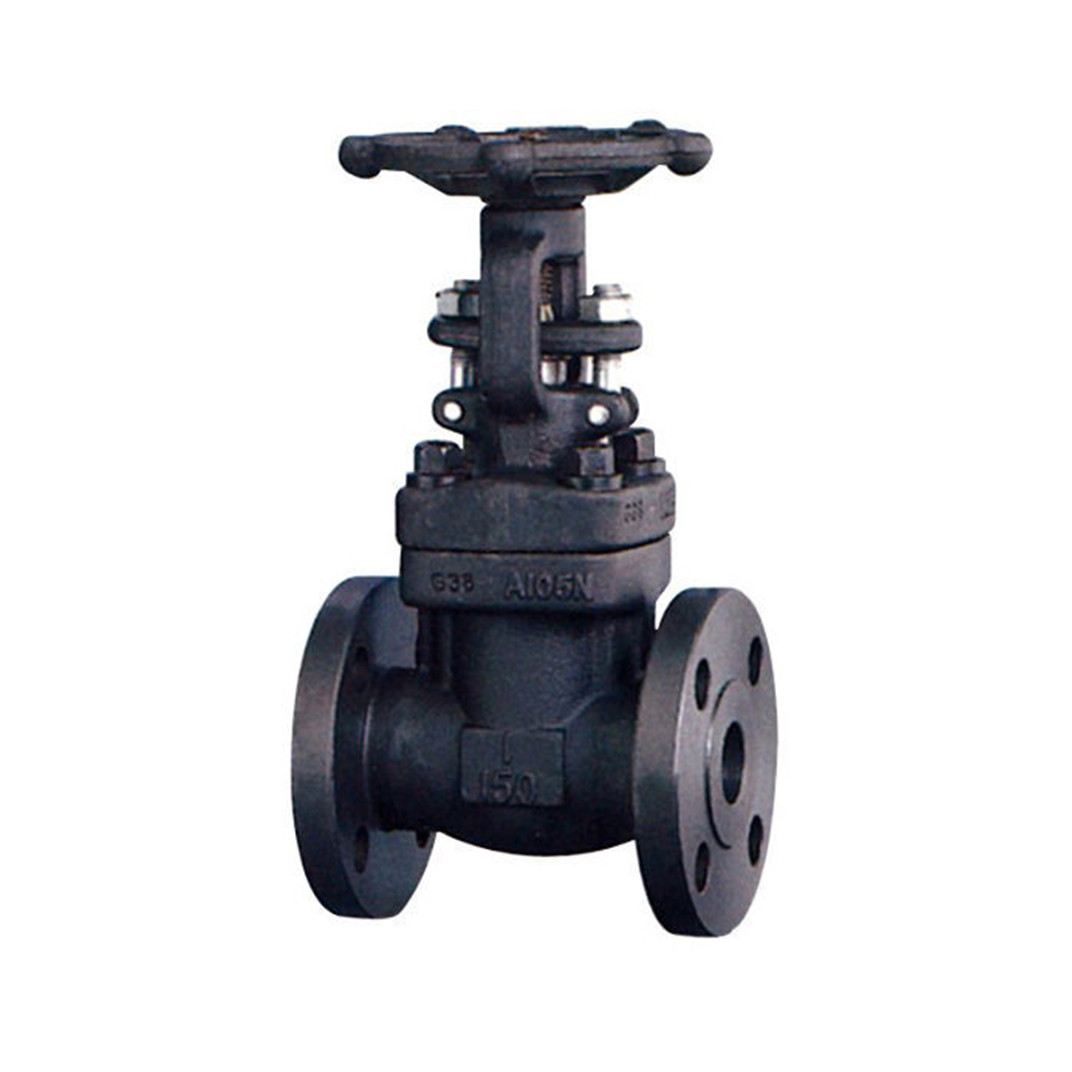

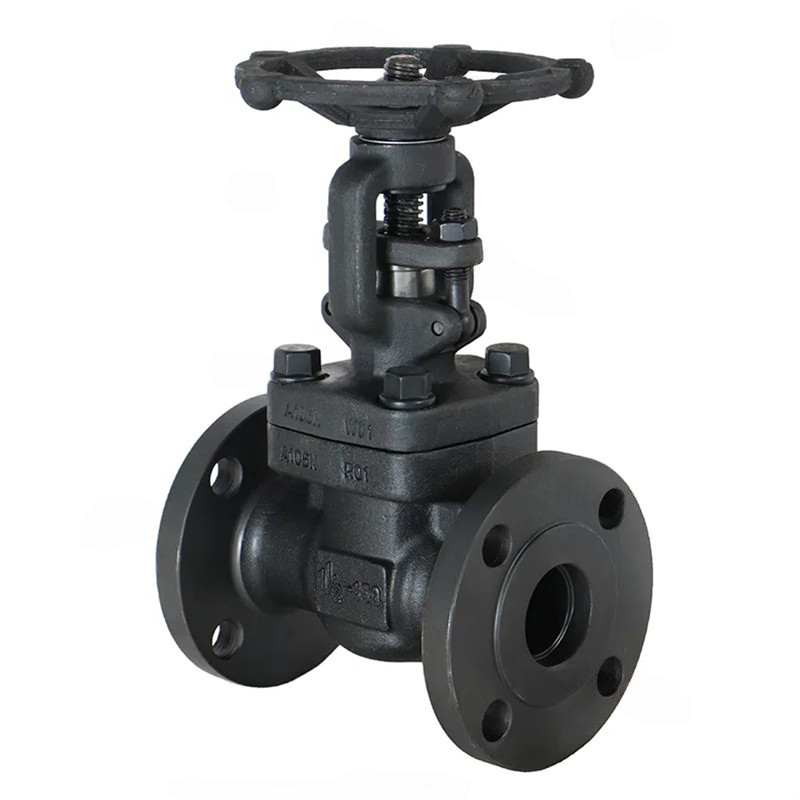

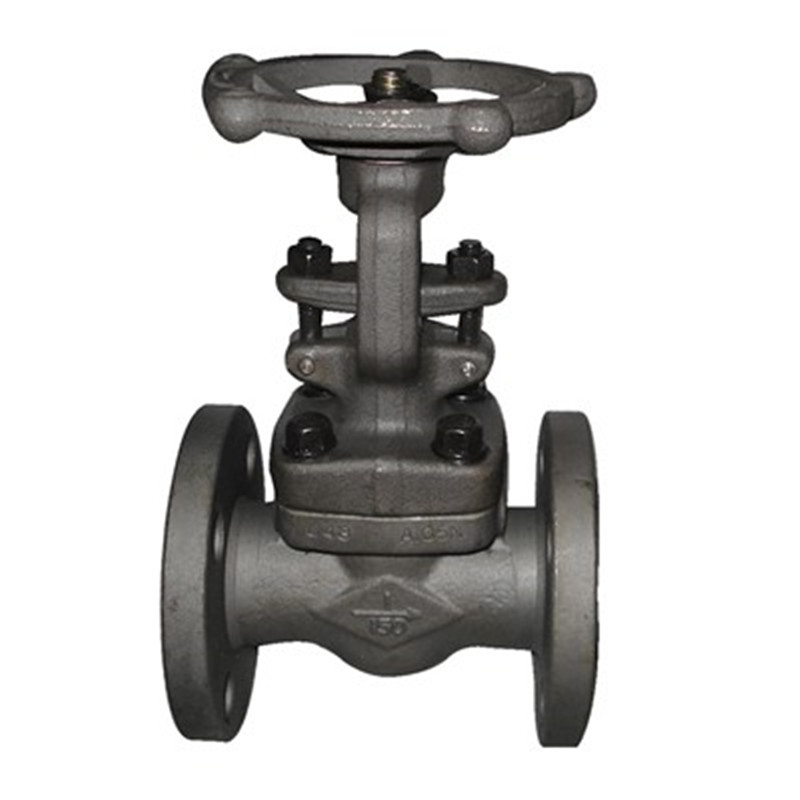

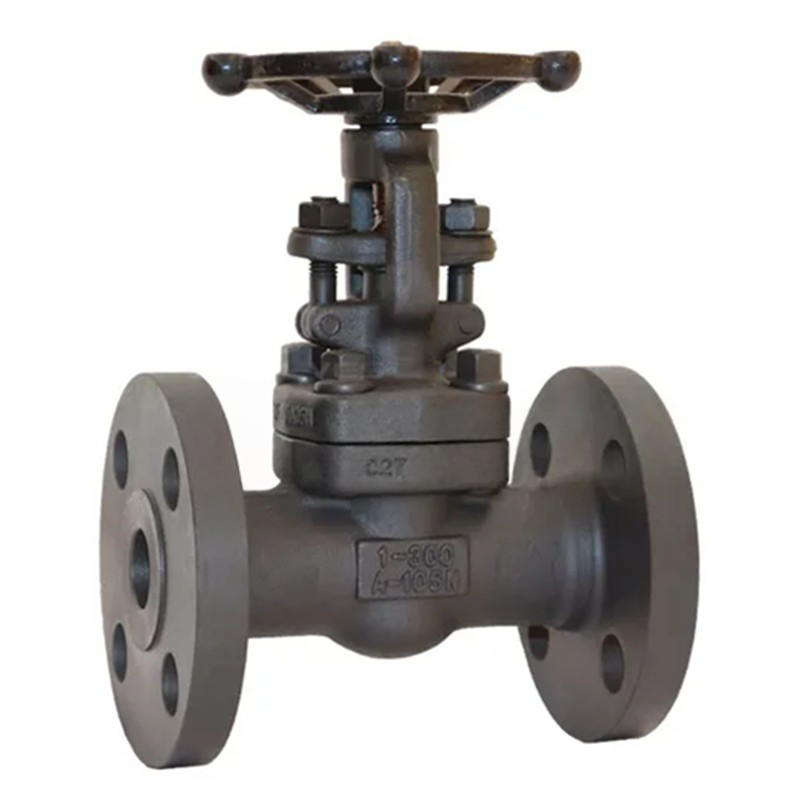

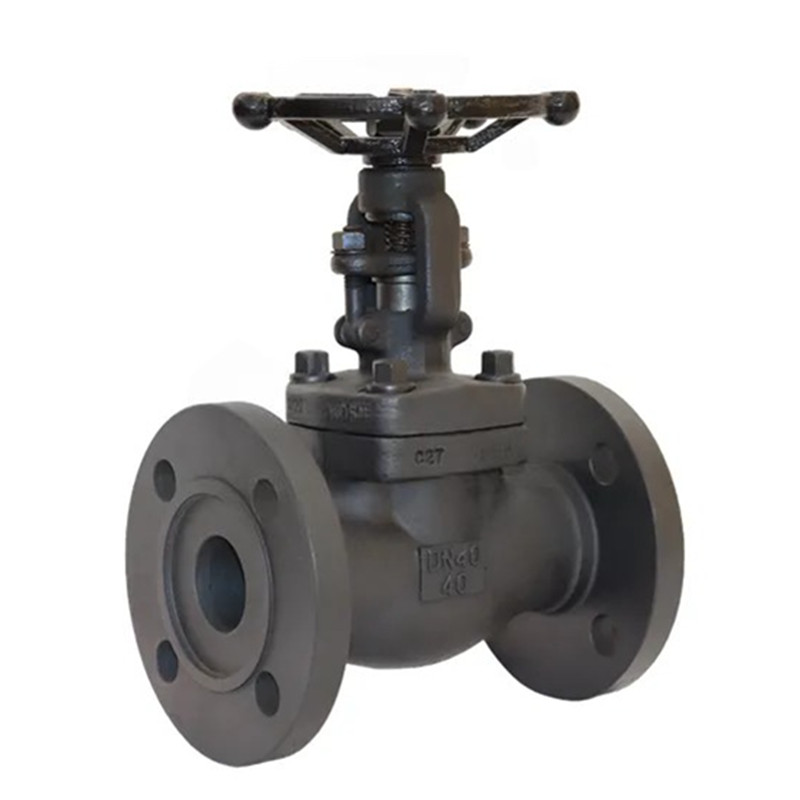

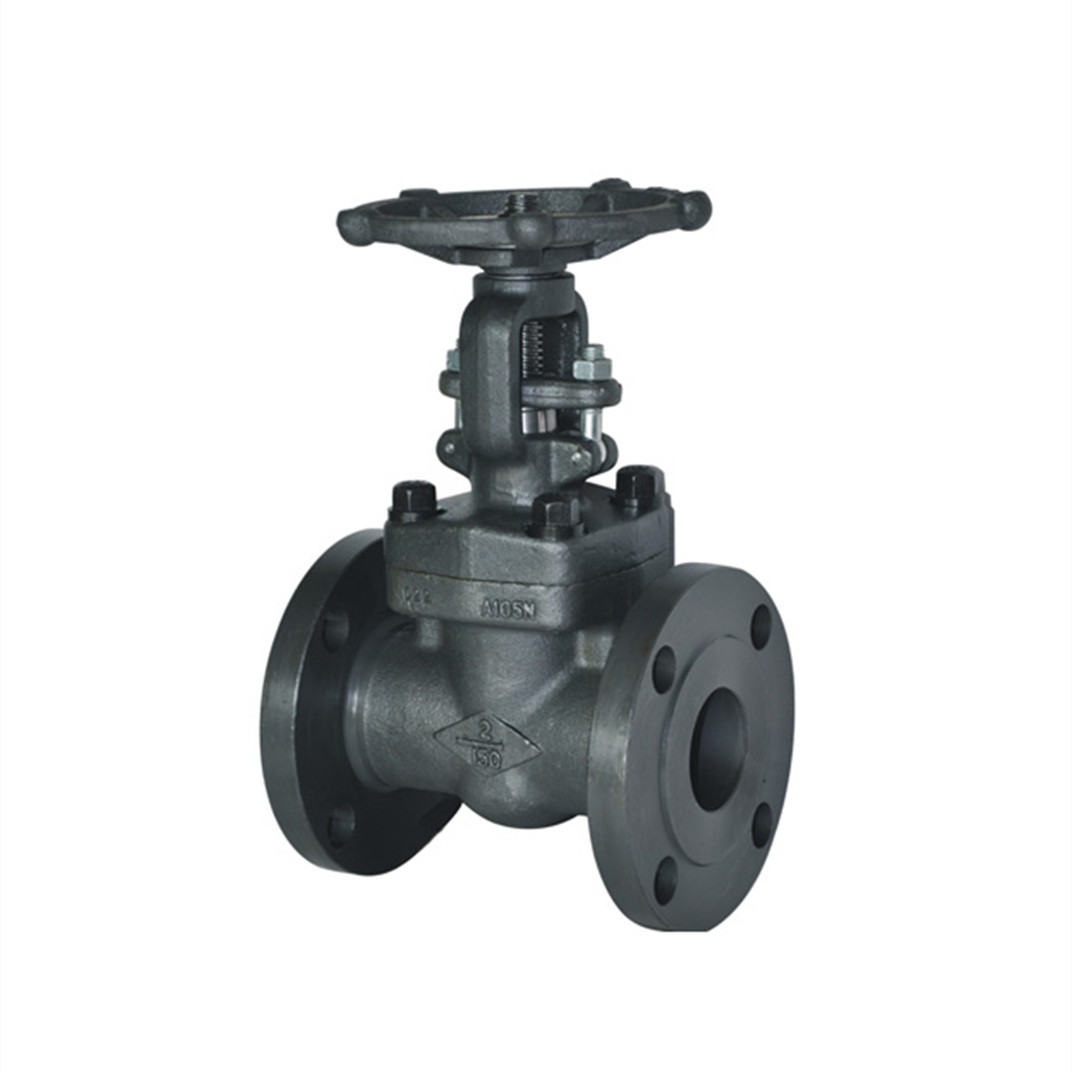

Valvola integrata della flangia in acciaio forgiato

Il componente di apertura e chiusura di Joepai Advanced Integrated Forged Flange Gate Valve è il cancello e la direzione del movimento del cancello è perpendicolare alla direzione del fluido. La valvola del cancello può essere aperta e completamente chiusa e non può essere regolata o limitata. La valvola del gate ha due superfici di tenuta e la valvola del gate in modalità più comunemente usata ha due superfici di tenuta che formano una forma a cuneo. L'angolo di cuneo varia con i parametri della valvola, di solito 50 gradi e 2 ° 52 'quando la temperatura media non è alta. Il cancello di una valvola del cancello a cuneo può essere realizzato nel suo insieme, chiamato cancello rigido; Può anche essere trasformato in un cancello in grado di produrre una leggera deformazione per migliorare la sua procedura e compensare la deviazione dell'angolo di superficie di tenuta durante l'elaborazione. Questo tipo di cancello è chiamato gate elastico.

Caratteristiche del prodotto:

Dimensione: 1/2 ''-2 '' (dn15 ~ dn50)

Classificazione della pressione: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)

Materiale: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800

Temperatura adatta: -29ºC ~ 429ºC.

Medium adatto: acqua, vapore, petrolio e gas naturale ecc.

Standard di prodotto:

Progettare e produrre conforto: API602, BS5352, ANSI B16.34

Dimensione saldata socket Conformi ad ANSI B16.11, JB/T1751

Termina la vite Dimensione conforme ad ANSI B1.20.1, JB/T7306

Conformi con salvie in testa ad ANSI B16.25, JB/T12224

La flangia termina conformata ad ANSI B16.5, JB79

Test e ispezioni conformi a: API598, GB/T13927, JB/T9092

Applicazione del prodotto

La valvola di gate in acciaio forgiato integrata è adatta per le condutture in varie condizioni di lavoro come il petrolio, la sostanza chimica, la farmaceutica, il fertilizzante e le industrie di potenza con pressioni nominali che vanno da 4,0 megapascali a 10,0 megapascali (1 megapascal = 10 chilogrammi) e temperature di lavoro di 29 a 600 gradi Celsius. Non può essere utilizzato per tagliare o collegare il supporto della pipeline e non può essere regolato o limitato. I media applicabili includono acqua, olio, vapore, mezzi acidi, ecc.

Specifiche materiali standard

Nota: altri materiali sono disponibili su richiesta.

Dimensioni (mm) e pesi (kg)

Valvola di gate estremità flangiata 150lb ~ 600lb
