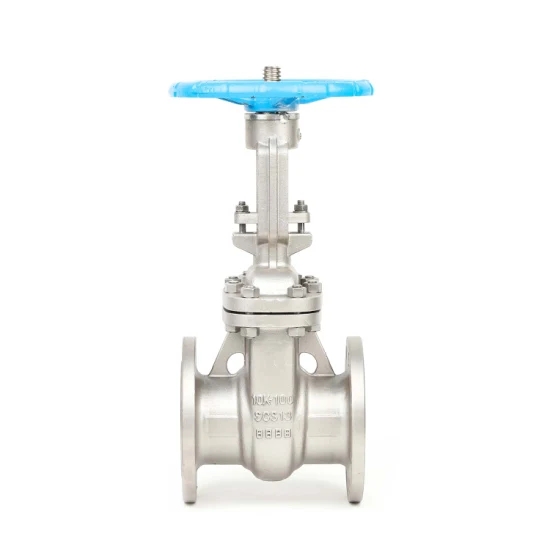

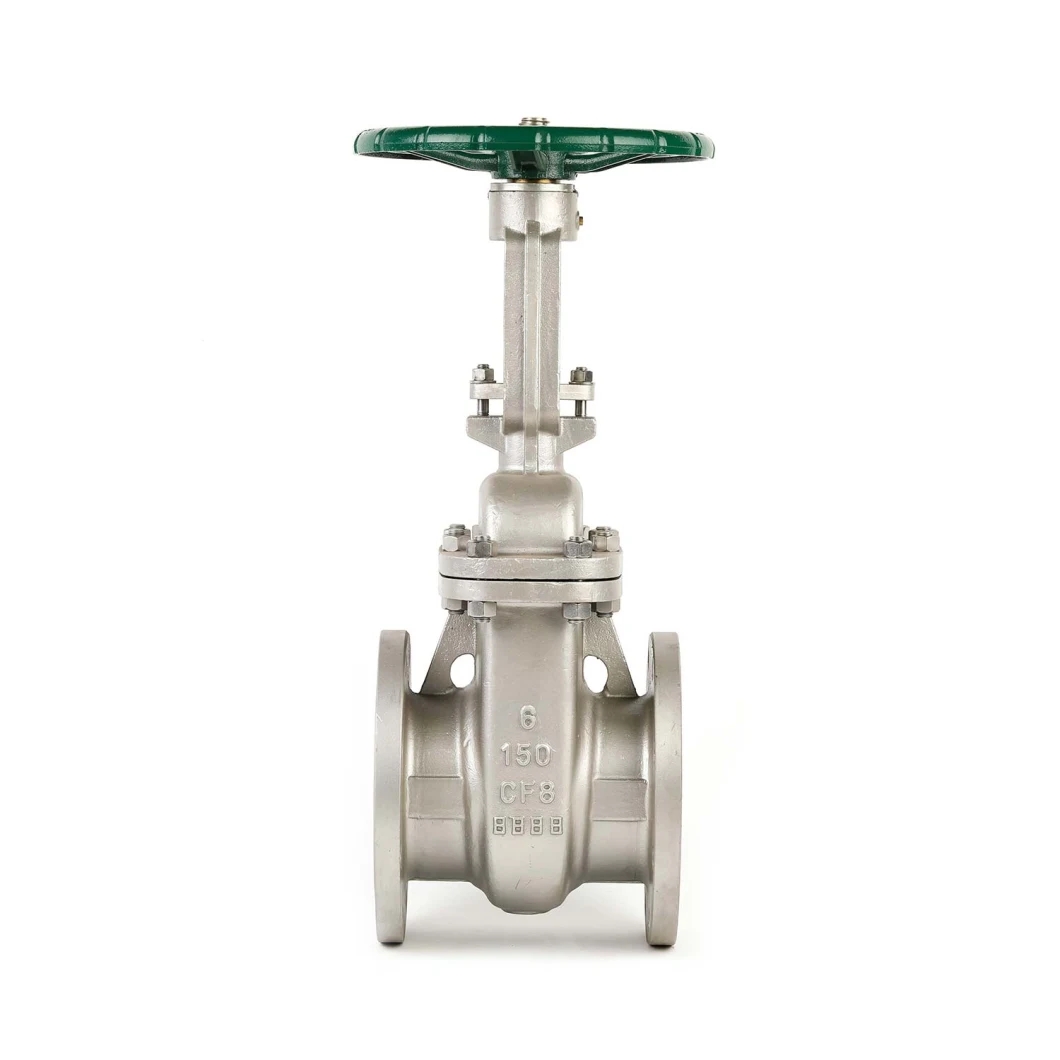

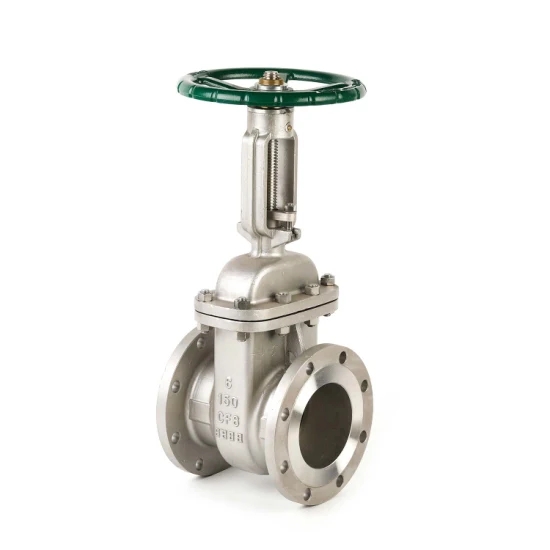

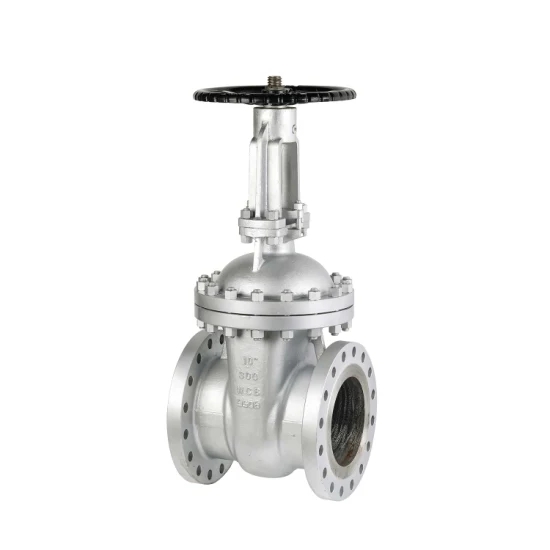

La valvola a saracinesca con flangia a stelo rialzato in acciaio fuso Joepai API6D per uso industriale prodotta in Cina può essere ampiamente utilizzata come dispositivo di commutazione in condotte di fluidi come acqua di rubinetto, fognature, edilizia, petrolio, prodotti chimici, alimentari, farmaceutici, tessili, energia, metallurgia, sistemi energetici, ecc.
La valvola a saracinesca in fusione con stelo ascendente è adatta per l'apertura, la chiusura e la regolazione della portata dei fluidi in condotte quali l'industria petrolifera, chimica, alimentare, farmaceutica, metallurgica e marina. Può essere utilizzato anche per vari mezzi corrosivi e presenta le seguenti caratteristiche.
Eccellenti prestazioni di tenuta bidirezionale, riducendo al minimo la coppia operativa.
Le caratteristiche del flusso tendono ad una linea retta, con buone prestazioni di regolazione.
Per i fluidi corrosivi possono essere utilizzati materiali diversi.
Struttura semplice e compatta, compatta e leggera, facile da trasportare, installare e smontare.
1. Progettazione e produzione: API 600, API 6D, BS1414, ecc
2.Faccia a faccia (da un capo all'altro): ANSI B16.10, API 6D, ecc.
3.Connessione flangiata: ANSI B16.5, ASME B16.47 ecc.
4.Test e ispezione: API 598, API 6D, ecc
1.Cofano imbullonato o coperchio con tenuta a pressione
2.Cuneo flessibile
3.Porta piena
4. Vite e giogo esterni (OS&Y), stelo ascendente
5. Cofano esteso per servizi criogenici
6.Dispositivo di bloccaggio opzionale
7.Con passaggio su richiesta
Materiale involucro: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiale disco: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiale stelo: 2Cr13, 304, 316, 304L, 316L
Materiale del cofano: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiale sedile: A105, 304, 316, 304L, 316L
Tipo di connessione: Flangia/Saldatura
Diametro nominale: DN50-800 NPS2"-32"
Pressione nominale: 1,0-16,0 MPa 150LB-900LB
Qualità stabile: implementa il monitoraggio completo della qualità del processo, test meticolosi e completi!
Prezzo ragionevole: un efficiente controllo dei costi interni riduce le spese e avvantaggia i clienti!
Consegna veloce: linea di produzione avanzata, scorte sufficienti, tempi di consegna ridotti
| Misurare | 2"fino a 60"(DN50 fino a DN1500) |
| Pressione | ASME 150#,300#,600#,900#,1500#, 2500# |
| Materiale del corpo | Acciaio al carbonio, acciaio al carbonio a bassa temperatura, acciaio inossidabile, acciaio inossidabile duplex, acciaio inossidabile super duplex, leghe di nichel, bronzo al nichel-alluminio, Hastelloy, Inconel ecc. |
| Materiale di rifinitura | 13%Cr, SS304, SS316, SS304L, SS316L, F11, F22 ecc |
| Termina connessione | RF/ RTJ/ FM/ FF flangiati, saldatura di testa (BW) |
| Operatore | Volantino. Dispositivi ad ingranaggi |
| CLASSE150 | |||||||||||||
| dimensione (pollici) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE300 | |||||||||||||
| dimensione (pollici) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE600 | |||||||||||||
| dimensione (pollici) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| CLASSE900 | |||||||||||||
| dimensione (pollici) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
