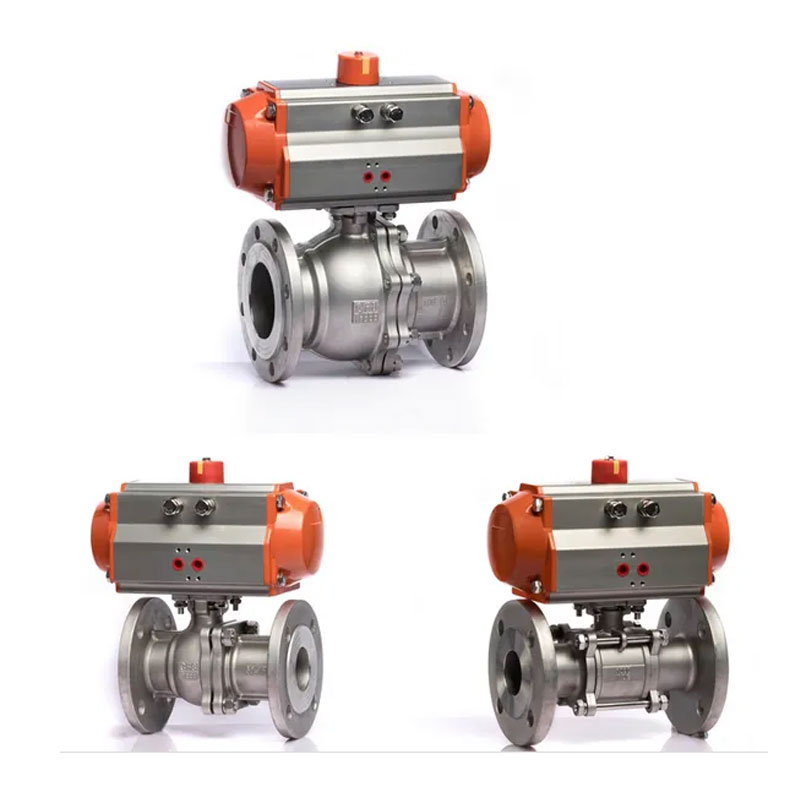

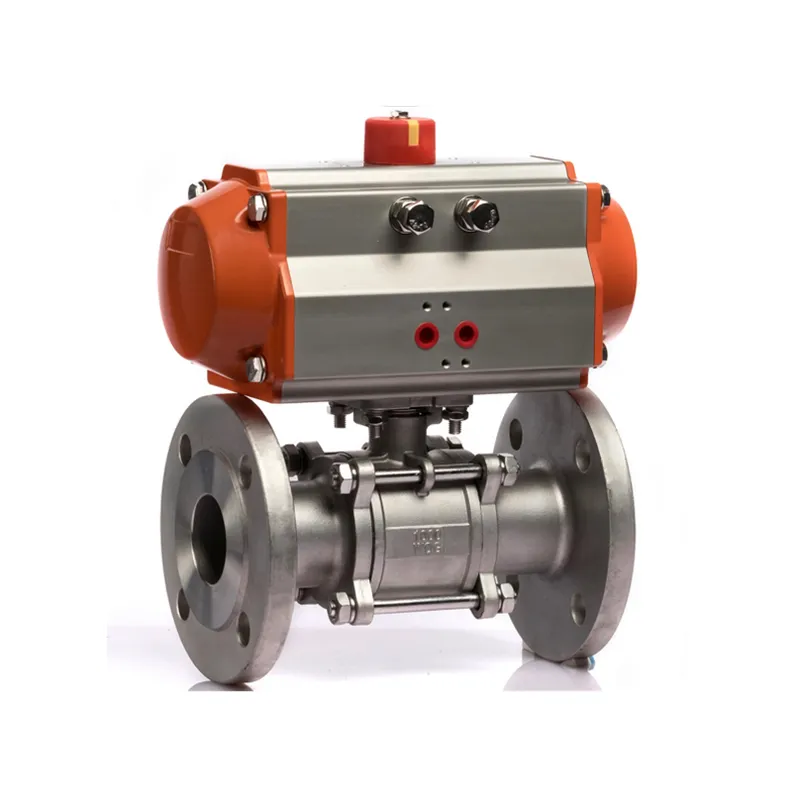

Wenzhou Joepai Valve Co., Ltd. è un fornitore che integra progettazione, ricerca e sviluppo, produzione e vendita. La valvola a sfera flangiata 3PC con attuatore pneumatico PN40 prodotto è prodotto in conformità con gli standard internazionali API, ANSI, JIS, ISO, DIN, GOST, BS e standard nazionali JB, GB.
L'azienda dispone inoltre di progettazione CAD di valvole, modellazione tridimensionale UG e centri di controllo e prova qualità. Potenti apparecchiature di produzione e metodi di test perfetti possono migliorare efficacemente la qualità del prodotto e proteggere efficacemente gli interessi dei clienti.
Benvenuti ai clienti nazionali ed esteri per collaborare sinceramente e creare brillantezza insieme!
La struttura della valvola a sfera flangiata in tre pezzi consente la connessione diretta in linea ispezione e manutenzione delle valvole installate sulle tubazioni, in modo efficace riducendo i tempi di inattività del dispositivo e abbassando i costi.
La struttura di tenuta a forma di cuneo della valvola a sfera in tre pezzi si basa su forza meccanica fornita dallo stelo della valvola per premere il cuneo sferico sulla sede della valvola per sigillare, garantendo che le prestazioni di tenuta della valvola siano non influenzato dai cambiamenti nella differenza di pressione della tubazione e dalla tenuta affidabile le prestazioni sono garantite in varie condizioni di lavoro.
Il design a sede singola di questa serie di valvole a sfera elimina il problema aumento anomalo della pressione che influisce sull'utilizzo del fluido nella camera della valvola.
La valvola a sfera standard americana in tre pezzi presenta un design a coppia ridotta e uno stelo strutturalmente progettato che può essere facilmente aperto e chiuso con solo un piccola maniglia; La funzione di apertura e chiusura senza attrito risolve il problema delle valvole tradizionali che influiscono sulla tenuta a causa dell'attrito reciproco tra le guarnizioni superfici.
| PRESSIONE | PN40 |
| DIMENSIONI FACCIA A FACCIA | GB/T12221-1989 |
| DIMENSIONI ESTREMITÀ FLANGIA | GB/9113 |
| PROGETTO | GB/T12237-1989 |
| TEST | GB/T13927-1992 |
| MATERIALE STANDARD | S45C/ASTM A216GR-WCB/DIN1.00619 |
| SS316/ASTM A351 GR-CF8M/DIN1.4408 | |
| SS304/ASTM A351 GR-CF8/DIN1.4308 |
| 1 | Dado esagonale | SS304/SS | 9 | Rondella di spinta | PTFE |
| 2 | Bullone | SS304/SS | 10 | Imballaggio | PTFE |
| 3 | Rondella del bullone | SS304/SS | 11 | Ghiandola | SS304/SS |
| 4 | Corpo | WCB/CF8M/CF8 | 12 | Maniglia | SS304/SS |
| 5 | Cap | WCB/CF8M/CF8 | 13 | Rondella elastica | SS304/SS |
| 6 | Posto a sedere | PTFE | 14 | Dado dello stelo | SS304/SS |
| 7 | Palla | SS316/SS304/SS | 15 | Copertura in plastica | Plastica |
| 8 | Gambo | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
