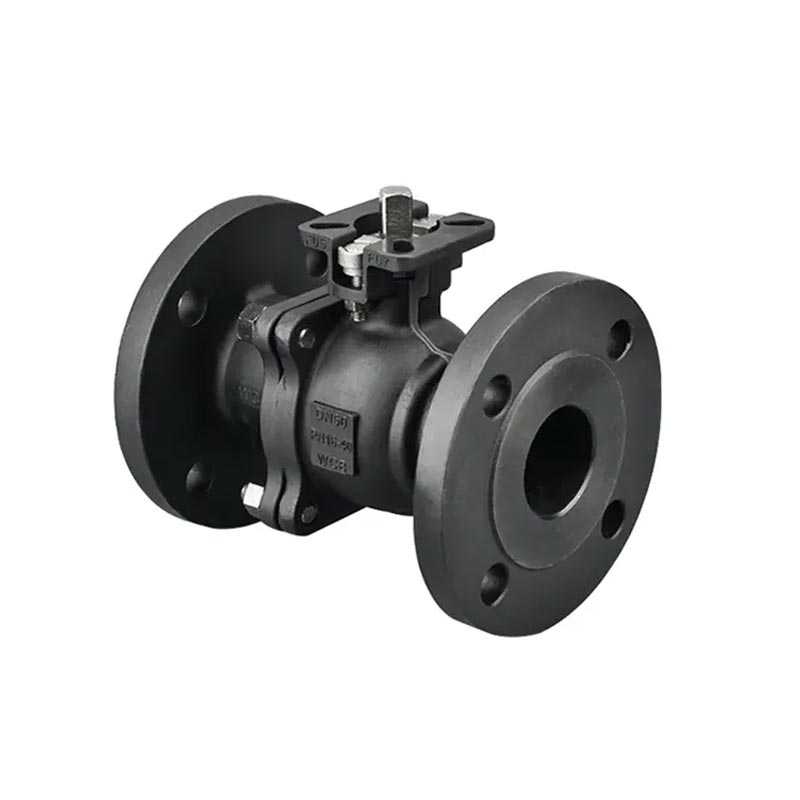

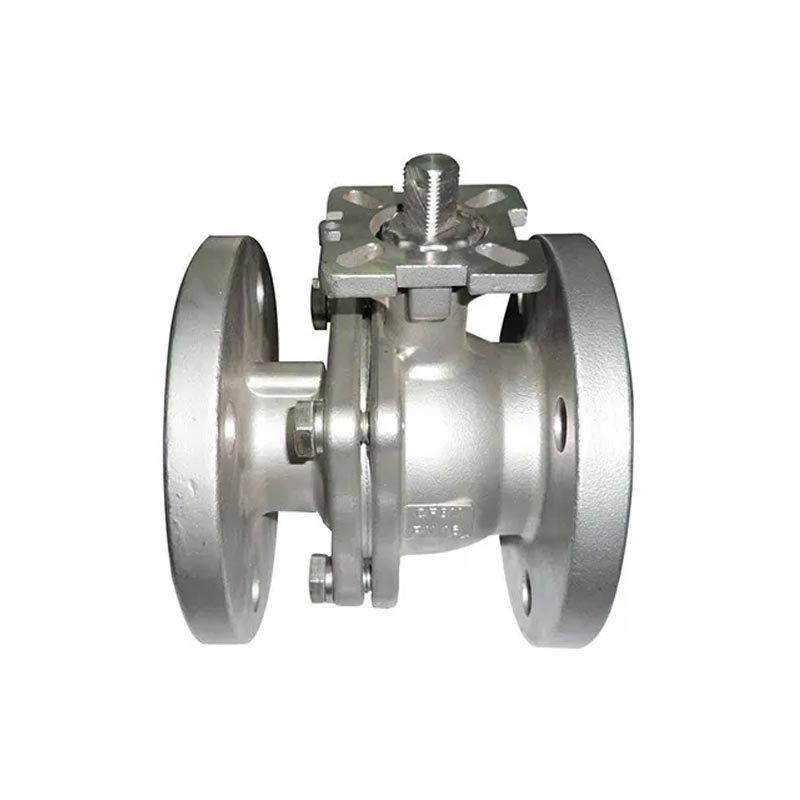

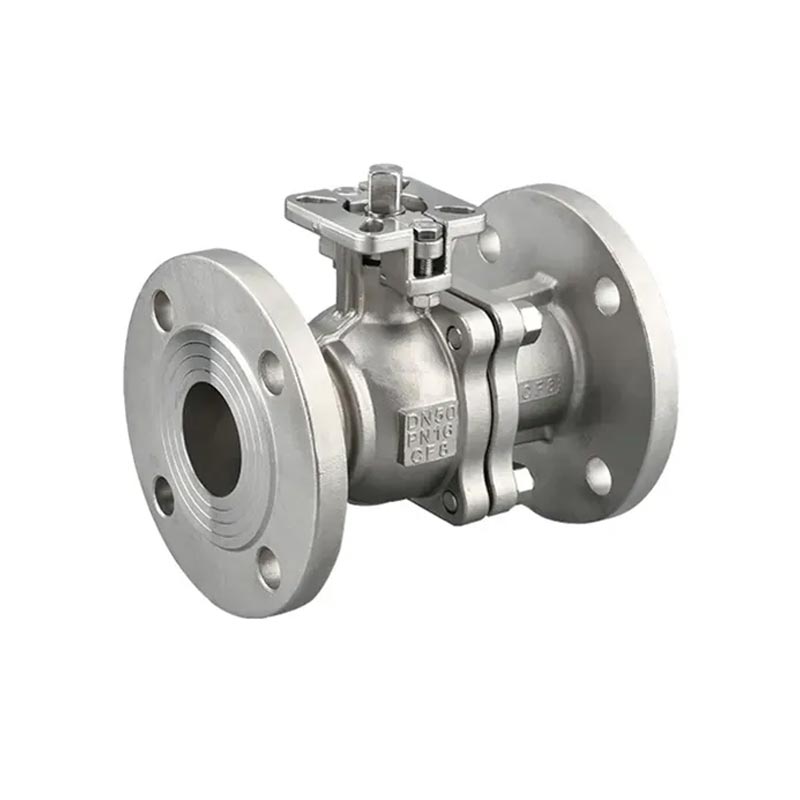

La valvola a sfera flangiata in acciaio al carbonio JOEPAI 2PC con flangia superiore ISO5211 per attuatore adotta una struttura compatta e un design a nucleo flottante. La superficie di tenuta tra la sfera e il la sede della valvola sigilla automaticamente sotto pressione e con un robusto carbonio corpo valvola in acciaio, ha buoni dati in termini di cuscinetto a pressione, resistenza all'usura, resistenza alla corrosione, ecc. È ampiamente utilizzato in settori come petrolio, gas naturale, prodotti chimici, centrali elettriche e trattamento delle acque. Con con oltre dieci anni di esperienza nella produzione di valvole a sfera, Qiaopai adotta il CNC lavorazione meccanica di precisione, cinque punti di controllo di qualità e un digitale sistema di tracciamento dei processi per ottenere tracciabilità di fabbrica, prestazioni stabili, e corrispondenza precisa con gli standard del cliente per ciascuna valvola a sfera. Molteplici sono disponibili standard come DIN, ANSI, JIS, ecc. per soddisfare le esigenze personalizzate esigenze di approvvigionamento dei clienti globali.
Norma di progettazione: ASME B16.34
Flangia terminale: DIN2633 PN16
Faccia a faccia:BS EN558-1 DIN3202 F4/F5
Ispezione e test:API598/EN 12266
Raffinerie, impianti petrolchimici, trasporto di petrolio greggio e petrolio finito
sistemi
Gasdotti a lunga percorrenza del gas naturale, regolazione della pressione del gas cittadino
stazioni
Sistemi di controllo dei processi chimici
Trasporto di vapore ad alta temperatura, sistemi di circolazione termica
Caldaie industriali, controllo di sicurezza dei recipienti a pressione
Cartiera, metallurgica, farmaceutica, trattamento delle acque industriali e
altri settori
MATERIALE: ACCIAIO AL CARBONIO WCB/DIN1.0619
ACCIAIO INOSSIDABILE 304/1.4308
ACCIAIO INOSSIDABILE 316/1.4408
Pressione di esercizio:DN15~DN50 PN40;DN65~DN100 PN16
Porto pieno
Stelo nudo con supporto per montaggio diretto ISO5211 (flangia superiore)
Design dello stelo a prova di esplosione
Dispositivo antistatico
Dispositivo di bloccaggio
Funzionamento: manuale o attuatore
Colata di investimento
Temperatura di funzionamento: -20 ℃ ~ 150 ℃
Mezzo adatto: acqua, petrolio, gas
Ha superato la certificazione del sistema di gestione della qualità ISO 9001
Conforme agli standard di sicurezza CE UE
La certificazione KC coreana è applicabile al mercato dell'Asia-Pacifico
Ogni valvola a sfera flangiata in acciaio al carbonio 2PC ha superato il test ad alta pressione e il test di tenuta all'aria
Elaborazione CNC di precisione, errore dimensione chiave ≤ 0,01 mm
Tutte le materie prime vengono analizzate mediante composizione chimica dello spettrometro
Struttura opzionale a bassa temperatura (con collo della valvola esteso)
Struttura configurabile antistatica e ignifuga
Asta operativa estesa, trattamento di rivestimento speciale (come ENP, FBE)
Supporta l'elaborazione OEM e la personalizzazione dell'imballaggio
| 1 | Corpo | WCB/CF8/CF8M | 7 | Cap | WCB/CF8/CF8M |
| 2 | Posto a sedere | PTFE | 8 | Gambo | SS304/SS316 |
| 3 | Palla | SS304/SS316 | 9 | Cuscinetti di spinta | PTFE |
| 4 | Bullone | SS/SS316 | 10 | O-ring | Viton |
| 5 | Guarnizione | PTFE | 11 | Imballaggio | PTFE |
| 6 | Noce | SS/SS316 | 12 | Ghiandola | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | N-M | h | a | b | A | B | K |
| 1/2" | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4" | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1" | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4" | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2" | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2" | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2" | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3" | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4" | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5" | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6" | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8" | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
