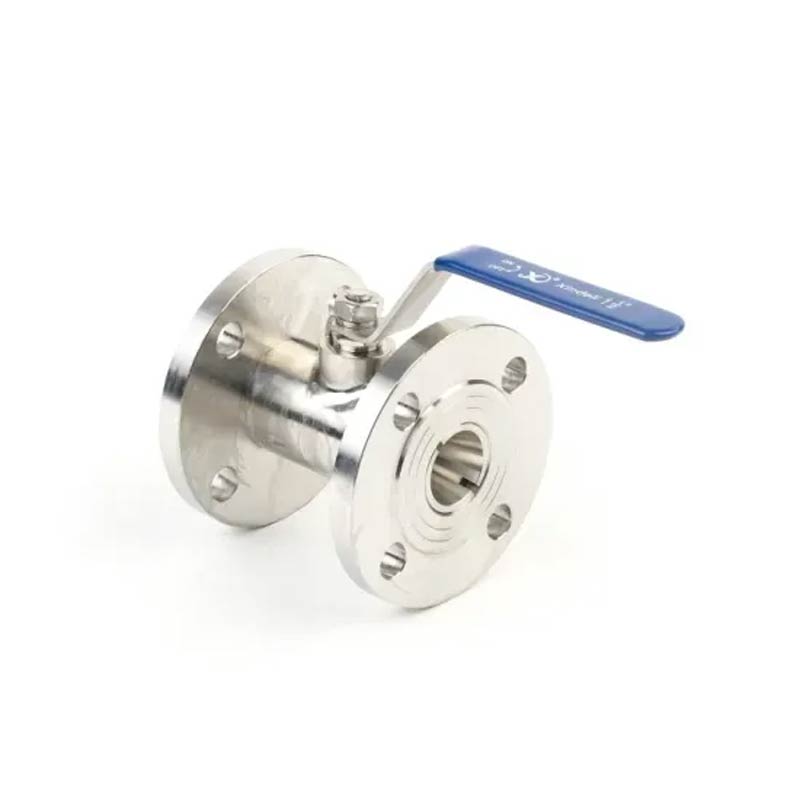

La durevole valvola a sfera flangiata ANSI 1PC JOEPAI CLASSE 150LB è conforme ad ANSI Standard B16.5 150LB, adotta il corpo valvola in fusione di precisione, nel complesso compatto struttura e prestazioni di tenuta superiori. Adatto per l'interruzione del fluido o controllo di commutazione in varie condotte industriali, ampiamente utilizzato in petrolchimico, energetico, trattamento delle acque e sistemi industriali generali, particolarmente adatto per applicazioni leggere o con spazio limitato.
Il principio di funzionamento della valvola a sfera flangiata ANSI 1PC CLASSE 150LB è molto semplice. Quando la maniglia ruota, anche la sfera ruota, cambiando così l'allineamento tra il foro interno della sfera ed il corpo valvola canale. Nello stato chiuso, il foro sferico non è allineato con canale del corpo valvola, impedendo il passaggio del fluido. All'aperto stato, il foro sferico si allinea con il canale del corpo valvola, consentendo il fluido transitare liberamente.
Uno dei vantaggi delle valvole a sfera è che possono accendersi rapidamente e spento senza la necessità di una grande rotazione della maniglia. Ciò rende 1PC ANSI Valvola a Sfera Flangiata CLASS 150LB particolarmente adatta per situazioni che richiedono un controllo frequente del flusso del fluido.
Dimensione faccia a faccia: B16.10-1992
Attacco flangiato: ANSI B16.5
GAMMA DI TEMPERATURA: -20ºC~150ºC
MEZZO ADATTO: ACQUA, OLIO, ARIA E ALCUNI LIQUIDI CORROSIVI
ORGANISMO PER LA COLATA DEGLI INVESTIMENTI
PROGETTAZIONE: ANSI B16.34,API608
TEST: API 598, API 6D
MATERIALE: ACCIAIO AL CARBONIO WCB/DIN1.0619
ACCIAIO INOSSIDABILE 304/1.4308
ACCIAIO INOSSIDABILE 316/1.4408
| 1 | Cap | WCB/CF8/CF8M | 9 | Rondella di spinta | SS/SS304/SS316 |
| 2 | Corpo | WCB/CF8/CF8M | 10 | Imballaggio | SS/SS304/SS316 |
| 3 | Bullone | SS/SS304/SS316 | 11 | Ghiandola | SS/SS304/SS316 |
| 4 | Posto a sedere | PTFE | 12 | Maniglia | SS |
| 5 | Rondella del bullone | SS/SS304/SS316 | 13 | Rondella elastica | SS/SS304/SS316 |
| 6 | Dado esagonale | SS/SS304/SS316 | 14 | Dado dello stelo | SS/SS304/SS316 |
| 7 | Palla | SS/SS304/SS316 | 15 | Copertura in plastica | Plastica |
| 8 | Gambo | SS/SS304/SS316 |
| NPS | d | D | D1 | D2 | T | f | L | W | H | N | d2 |
| 1/2" | 15 | 90 | 60.3 | 34.5 | 11.2 | 2 | 108 | 125 | 65 | 4 | 16 |
| 3/4" | 20 | 100 | 69.9 | 42.9 | 11.2 | 2 | 117 | 135 | 75 | 4 | 16 |
| 1" | 25 | 110 | 79.4 | 50.8 | 12 | 2 | 127 | 135 | 87 | 4 | 16 |
| 11/4" | 30 | 160 | 88.9 | 63.5 | 12.7 | 2 | 140 | 147 | 90 | 4 | 16 |
| 11/2" | 36 | 160 | 98.4 | 73 | 14.3 | 2 | 165 | 180 | 95 | 4 | 16 |
| 2" | 46 | 185 | 120.7 | 92.1 | 15.9 | 2 | 178 | 180 | 110 | 4 | 19 |
| 21/2" | 57 | 185 | 139.7 | 104.8 | 17.5 | 2 | 190 | 200 | 120 | 4 | 19 |
| 3" | 73 | 305 | 152.4 | 127 | 19.1 | 2 | 203 | 230 | 130 | 4 | 19 |
| 4" | 90 | 305 | 140.5 | 157.2 | 23.9 | 2 | 229 | 240 | 150 | 8 |
19 |
