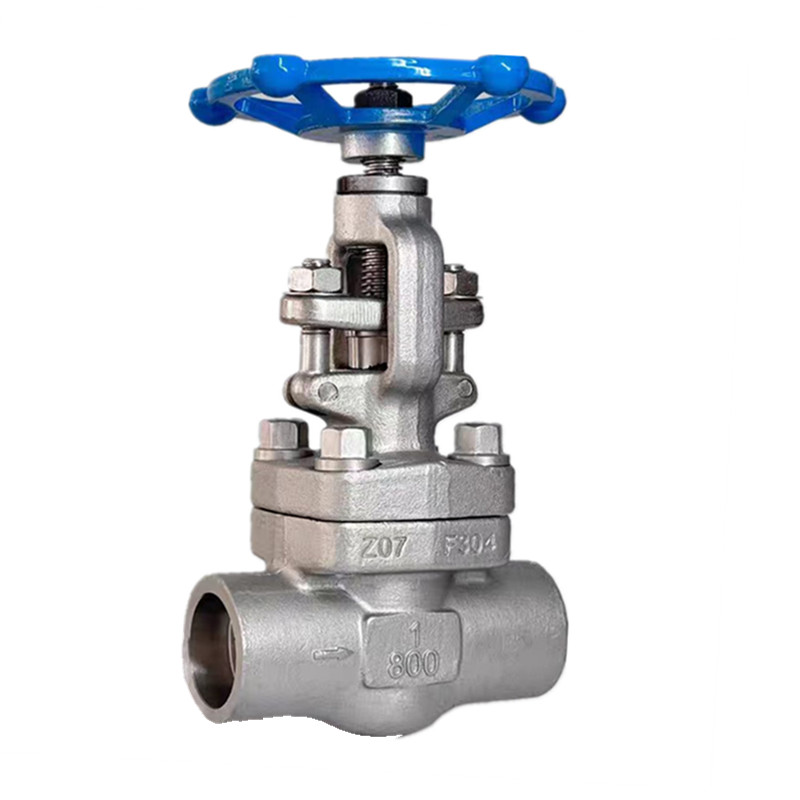

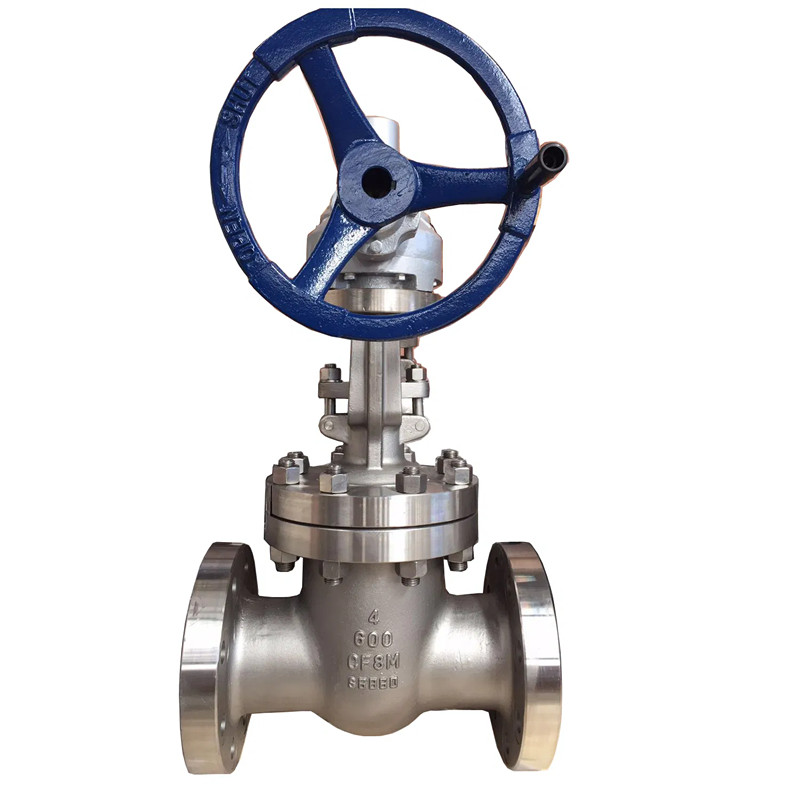

La valvola a saracinesca forgiata ad alta pressione in acciaio inossidabile prodotta nello stabilimento Joepai in Cina ha una struttura compatta, un design ragionevole, una buona rigidità della valvola, un canale liscio, un basso coefficiente di resistenza. La superficie di tenuta è realizzata in acciaio inossidabile e lega dura, con una lunga durata. Utilizza una guarnizione flessibile in grafite, una tenuta affidabile e un funzionamento facile e flessibile. Applicato alla pressione di esercizio 10,0 MPa~25,0 MPa, sulle tubazioni di vari sistemi in centrali petrolifere, chimiche, idrauliche e termiche con temperature di esercizio comprese tra -46 ℃ e 425 ℃, i mezzi applicabili includono acido nitrico, acido acetico, acqua, petrolio, gas e alcuni liquidi corrosivi.
① Soddisfa i requisiti degli standard nazionali e internazionali avanzati, con tenuta affidabile, prestazioni eccellenti e bell'aspetto.
② La coppia di guarnizioni è avanzata e ragionevole e le superfici di tenuta della saracinesca e della sede della valvola sono realizzate con saldatura in lega dura con diversa durezza. I componenti di tenuta sono affidabili, hanno elevata durezza, sono resistenti all'usura, al calore, alla corrosione, all'attrito e hanno una lunga durata.
③ Lo stelo della valvola è stato sottoposto a trattamento di compressione e guida superficiale, esibendo un'eccellente resistenza alla corrosione, resistenza all'usura e resistenza all'abrasione.
④ È possibile utilizzare diversi standard di flangia del tubo e forme della superficie di tenuta della flangia per soddisfare diversi requisiti tecnici e di utilizzo.
Modello del prodotto: Z61H
Intervallo di dimensioni: da 1/2" (DN15) a 2" (DN 50)
Pressione nominale: 800#/1500# per estremità avvitate/a presa/estremità con saldatura di testa
Mezzi applicabili: Acqua, olio, gas e alcuni liquidi corrosivi
Standard di progettazione:BS 5352/API 602/ASME B 16.34
Standard di ispezione e test: BS EN ISO 12266 - 1 (BS 6755-l)/API 598/ ISO 5208
Estremità filettata e avvitata secondo ANSI B 1.20.1
Estremità a saldare secondo ANSI B 16.11
Gambo ascendente
Funzionamento: volantino
| NO | NOME | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304L | F316L | ||
| 1 | CORPO | A105 | A182 F22 | A182F304L | A182 F316L |
| 2 | POSTO A SEDERE | A276 420 | A276 304 | A276304L | A276316L |
| 3 | DISCO | A182F430&410 | A182 F304 | A182F304L | A182 F316L |
| 4 | STELO | A182F6 | A182 F304 | A182F304L | A182 F316L |
| 5 | GUARNIZIONE | 316+GRAFITE | 316+GRAFITE | ||
| 6 | COFANO | A105 | A276 F304 | A276F304L | A276 F316L |
| 7 | BULLONE | A193B7 | A193 B16 | A193B8 | A193B8M |
| 8 | SPILLO | A276420 | A276 304 | ||
| 9 | PREMISTOPPA | A276410 | A182F304L | A182F F316L | |
| 10 | BULLONE | A193B7 | A193 B16 | A193B8 | A193B8M |
| 11 | PREMISTOPPA | A105 | A182F11 | A182F304L | A182F316L |
| 12 | NOCE | A194 2H | A1944 | A1948 | A1948M |
| 13 | NOCE | A276 420 | |||
| 14 | NOCE | A194 2H | A1944 | A1948 | A1948M |
| 15 | TARGHETTA | SS | |||
| 16 | VOLANTE | A197 | |||
| 17 | GUARNIZIONE | A473431 | |||
| 18 | IMBALLAGGIO | GRAFITE | PTFE | ||
| MEDIO | ACQUA, OLIO, GAS | ACQUA, OLIO, GAS | ACQUA, OLIO, GAS | ||
| TEMPERATURA DI LAVORO | -29ºC~425ºC | -29ºC~550ºC | -29ºC~200ºC | ||
| NPS | Ridurre | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| Pieno | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(aperto) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
