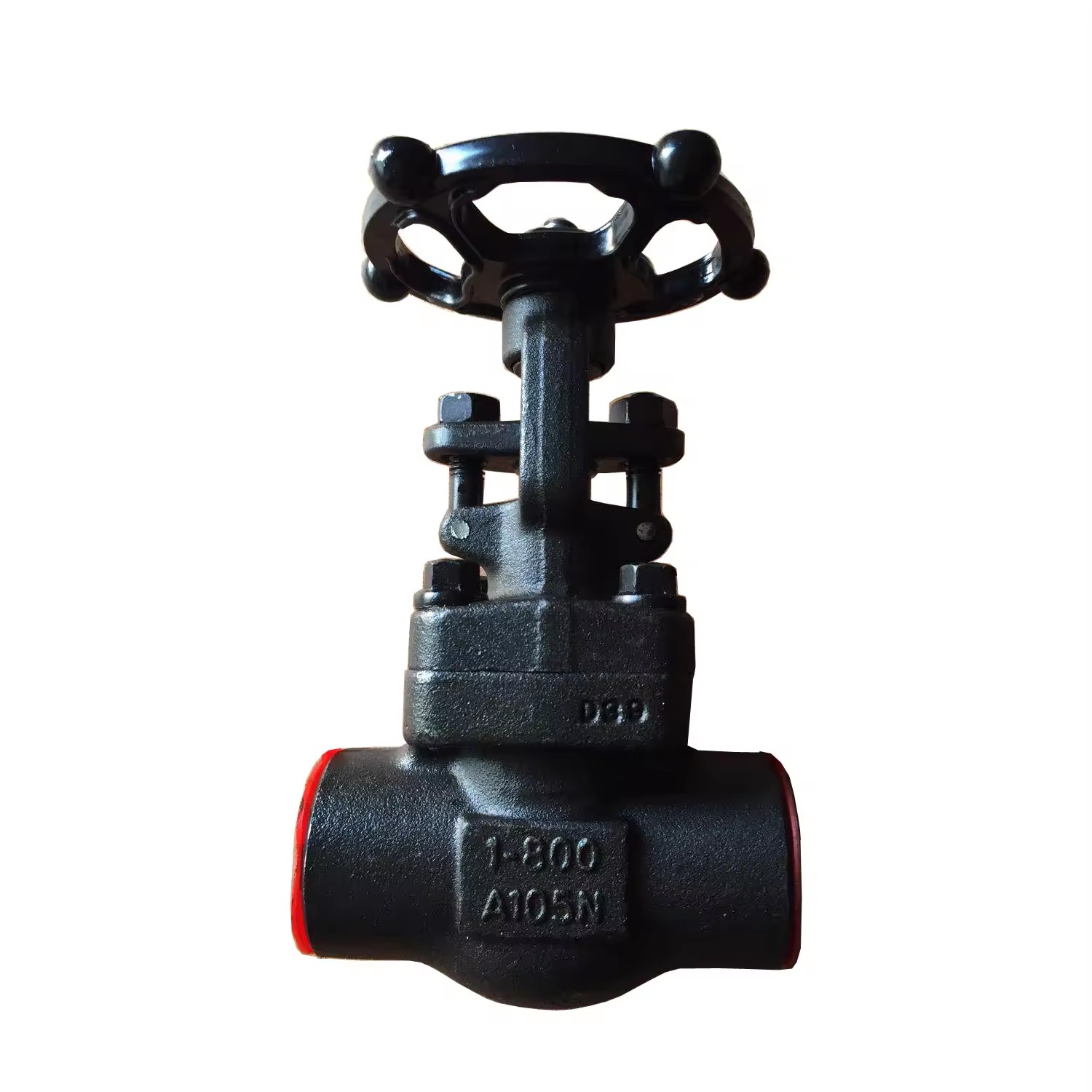

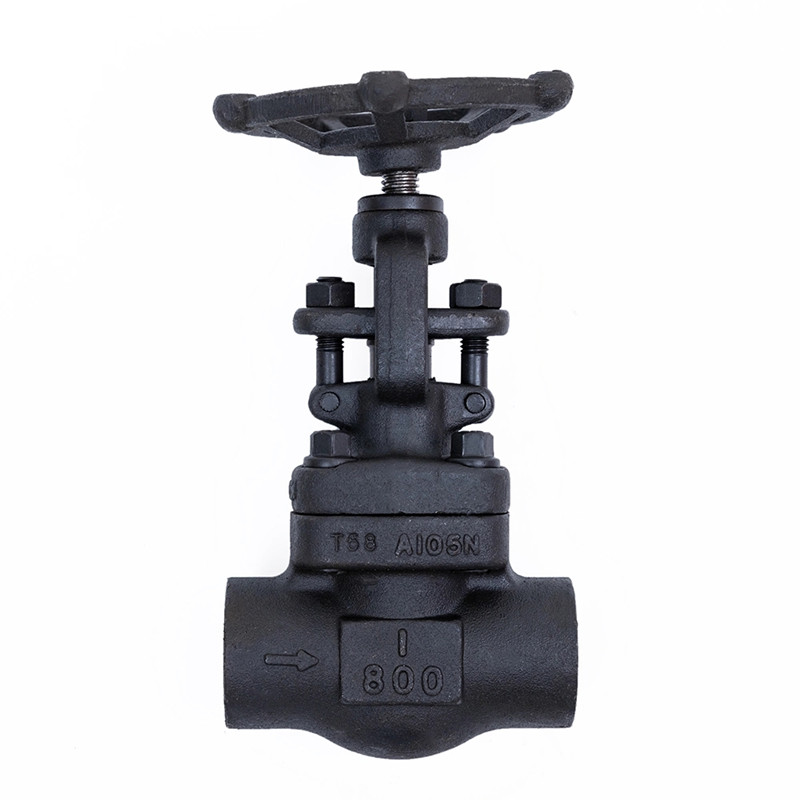

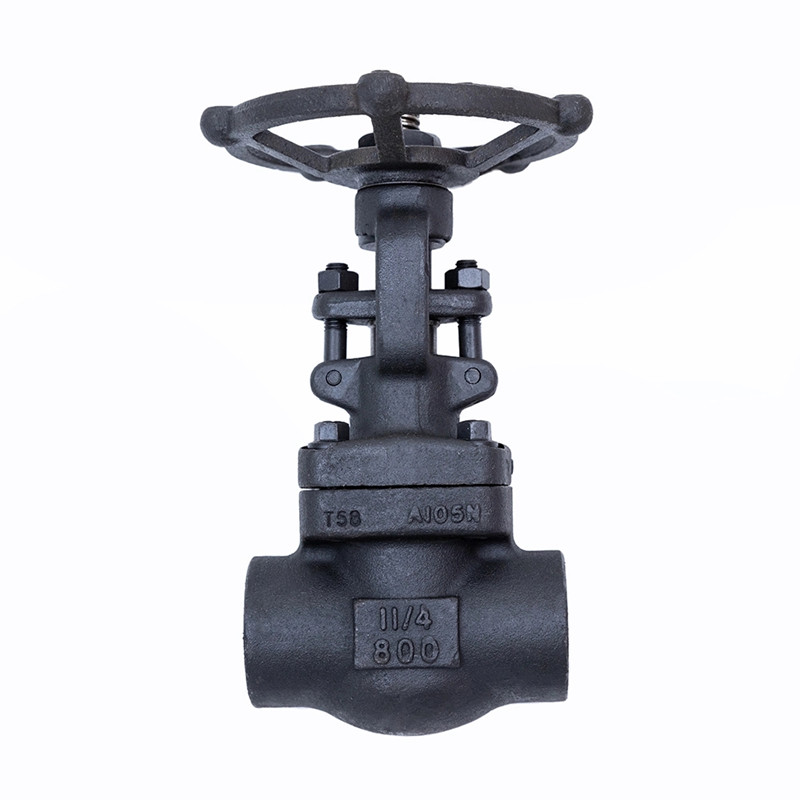

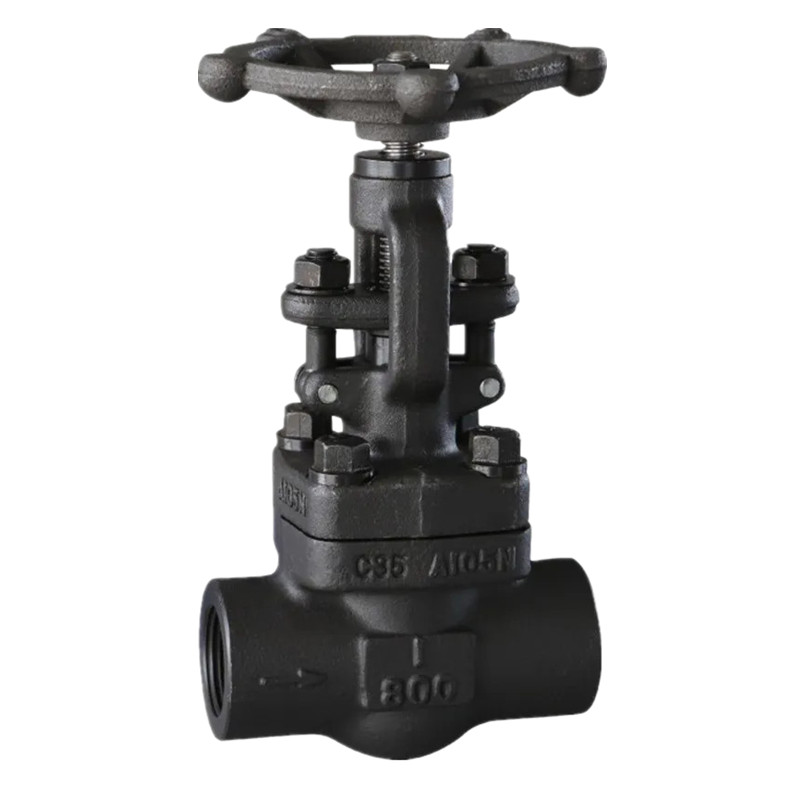

Valvola a saracinesca forgiata 800LBS

JOEPAI ha sviluppato e prodotto la valvola a saracinesca forgiata di alta qualità 800LBS. In base ai requisiti di pressione, la parte centrale del corpo valvola può essere selezionata tra tre strutture: connessione bullonata, saldatura centrale e autoserraggio a pressione; La flangia centrale adotta guarnizioni di tenuta in acciaio al carbonio, acciaio inossidabile, grafite flessibile, guarnizione ad anello metallico e altri materiali; Adozione della trasmissione a volantino, trasmissione elettrica, trasmissione ad ingranaggi e trasmissione a ruota dentata; La valvola ha una struttura di tenuta superiore per facilitare la tenuta; La sede della valvola adotta caratteristiche strutturali come sede della valvola forgiata, sede della valvola in acciaio inossidabile e superficie di tenuta in lega saldata. La valvola a saracinesca in acciaio forgiato è una delle valvole di intercettazione comunemente utilizzate, utilizzata principalmente per collegare o interrompere il fluido nelle tubazioni; Le valvole a saracinesca sono adatte per un'ampia gamma di pressioni, temperature e diametri, in particolare per tubazioni di medio e grande diametro.

Parametri tecnici

1. Diametro nominale: NPS1/2 "~2"（DN15~DN50）
2. Pressione nominale: Classe 800LBS
3. Progettazione e produzione: ASME/ANSI B16.34; API602;
4. Ispezione e test: API 598 o GB/T 13927

5. Termina la connessione

1) Dimensione SW: ASME/ANSI B16.11; JB/T1761

2) Dimensione BW: ASME B16.25

3) Dimensione avvitata: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. Caratteristica strutturale: B.B. O W.B; OS&Y

7. Materiale accessorio per la sigillatura: secondo la "guida all'ordinazione"

8. Materiale del corpo: A105; LF2; F11; F22; F304; F316; F304L; F316L

Caratteristiche del prodotto

La valvola a saracinesca forgiata 800LBS sviluppata e prodotta da Joepai è di facile manutenzione, con una struttura semplice e un comodo smontaggio e sostituzione; La struttura del prodotto della valvola a saracinesca in acciaio forgiato è semplice, di piccole dimensioni e leggera; Le valvole a saracinesca in acciaio forgiato hanno una bassa resistenza ai fluidi e il loro coefficiente di resistenza è uguale a quello di tubi della stessa lunghezza; Ermetiche e affidabili, le valvole a saracinesca in acciaio forgiato attualmente elettriche hanno buone prestazioni di tenuta e sono state ampiamente utilizzate nei sistemi di vuoto.

La valvola a saracinesca forgiata 800LBS ha una bassa resistenza al flusso. Il canale del fluido interno del corpo valvola è diritto e il fluido scorre in linea retta con bassa resistenza al flusso. È più semplice aprire e chiudere. Rispetto alle valvole a globo, la direzione del movimento della saracinesca è perpendicolare alla direzione del flusso del fluido, sia essa aperta o chiusa. Altezza elevata, tempi di apertura e chiusura lunghi. La corsa di apertura e chiusura del cancello è relativamente ampia e l'abbassamento avviene tramite la vite. Il fenomeno del colpo d'ariete non è facile da verificare. Il fluido può fluire in qualsiasi direzione su entrambi i lati, facilitando l'installazione. I due lati del canale della valvola a saracinesca sono simmetrici.

Dimensioni principali
