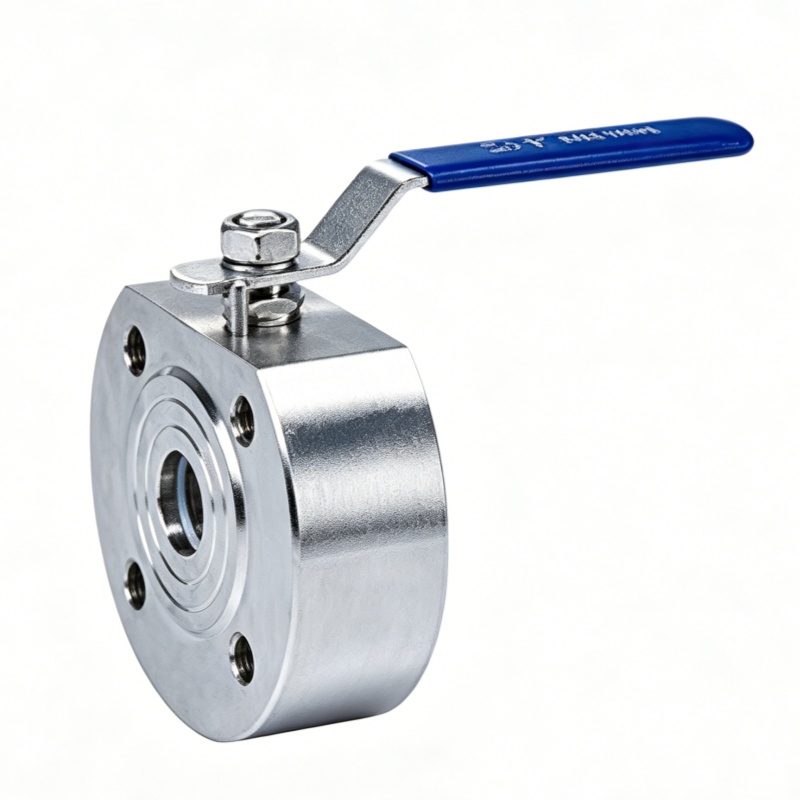

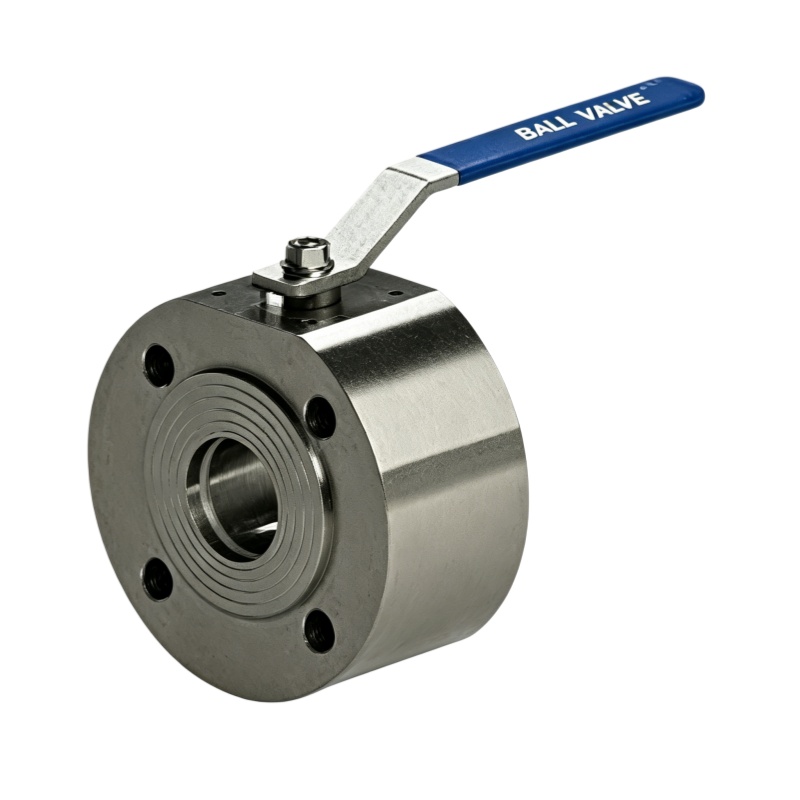

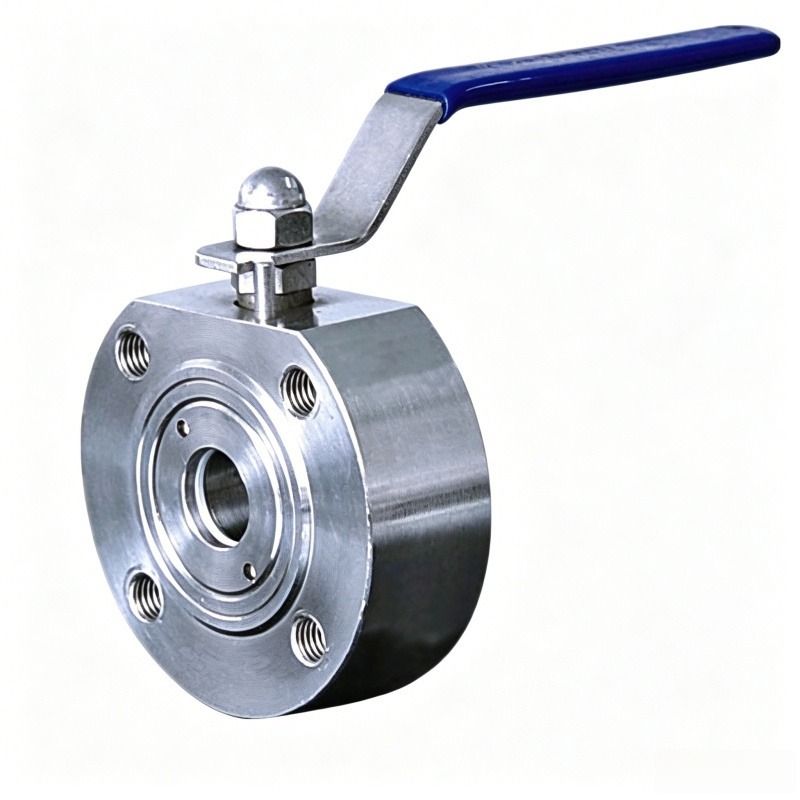

Le durevoli valvole a sfera monoblocco ad alta pressione JOEPAI sono progettate specificamente per un controllo preciso del flusso di liquidi e gas. Una sfera perforata all'interno della valvola ruota per avviare o arrestare il flusso. Il funzionamento può essere eseguito manualmente tramite una leva o automaticamente tramite un attuatore. Il robusto corpo in acciaio inossidabile offre un'eccellente resistenza alla corrosione e all'usura, garantendo prestazioni di lunga durata con una manutenzione minima. La valvola contiene una sfera sferica con foro centrale, ruotata tramite uno stelo. Quando il foro è allineato parallelamente alla tubazione, il flusso viene rilasciato; quando è perpendicolare, il flusso viene completamente interrotto. Questa rotazione può essere eseguita manualmente o con un attuatore automatico. Il design garantisce una tenuta ad alta integrità tra la sfera e la sede, garantendo un funzionamento sicuro anche durante improvvisi cambiamenti di pressione.

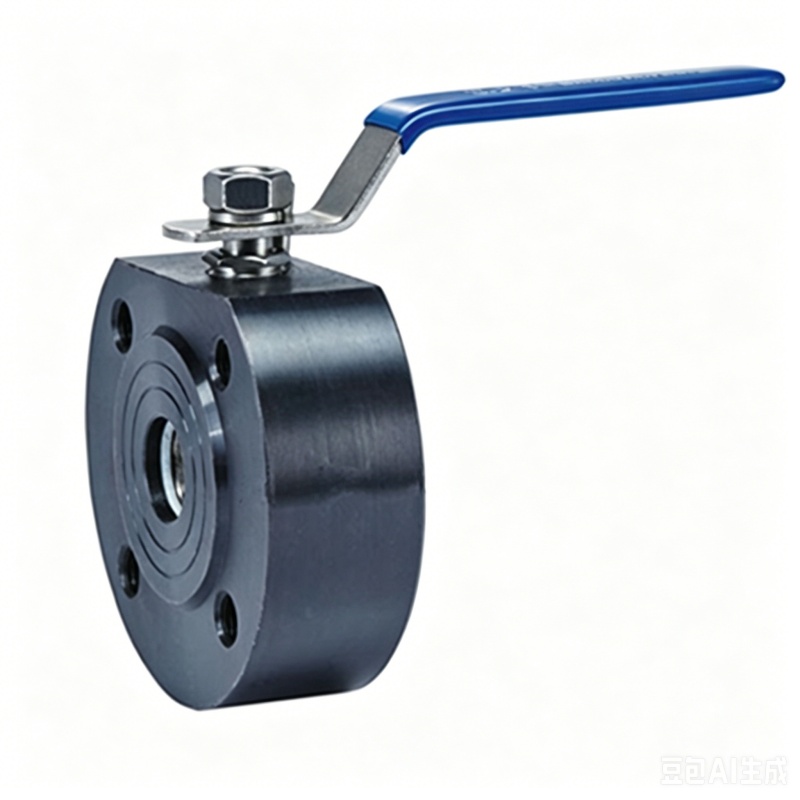

Materialee principale: acciaio al carbonio forgiato (A105/LF2)
Corpo integrato con barra spruzzatrice
Installare l'estremità della flangia del morsetto tra le flange ANSI/DIN/JIS
PTFE/RPTFE/PPL (opzionale)
Pressione nominale PN16~PN40
Intervallo di temperatura: da -29°C a+250°C
Leggero e salvaspazio
API 598/EN 12266-1
Personalizzazione: fornire l'apertura, il design della maniglia o l'installazione dell'attuatore
secondo i requisiti
JOEPAI Valve è una valvola a sfera flangiata wafer da 1 PC in acciaio forgiato come il produttore di valvole a sfera monoblocco ad alta pressione con sede a Wenzhou, Cina, sviluppato dalla Jingyue Valve Factory fondata nel 2003. Con ISO 9001, CE, e certificazioni KC, la nostra fabbrica combina lavorazione CNC, progettazione 3D (UG/CAD) e test completi di pressione/chimici per fornire servizi personalizzati soluzioni tecniche di controllo del flusso per clienti in Europa, Corea del Sud, Australia, Sud-Est asiatico e Medio Oriente. JOEPAI è il tuo fidato partner in progetti di condutture industriali

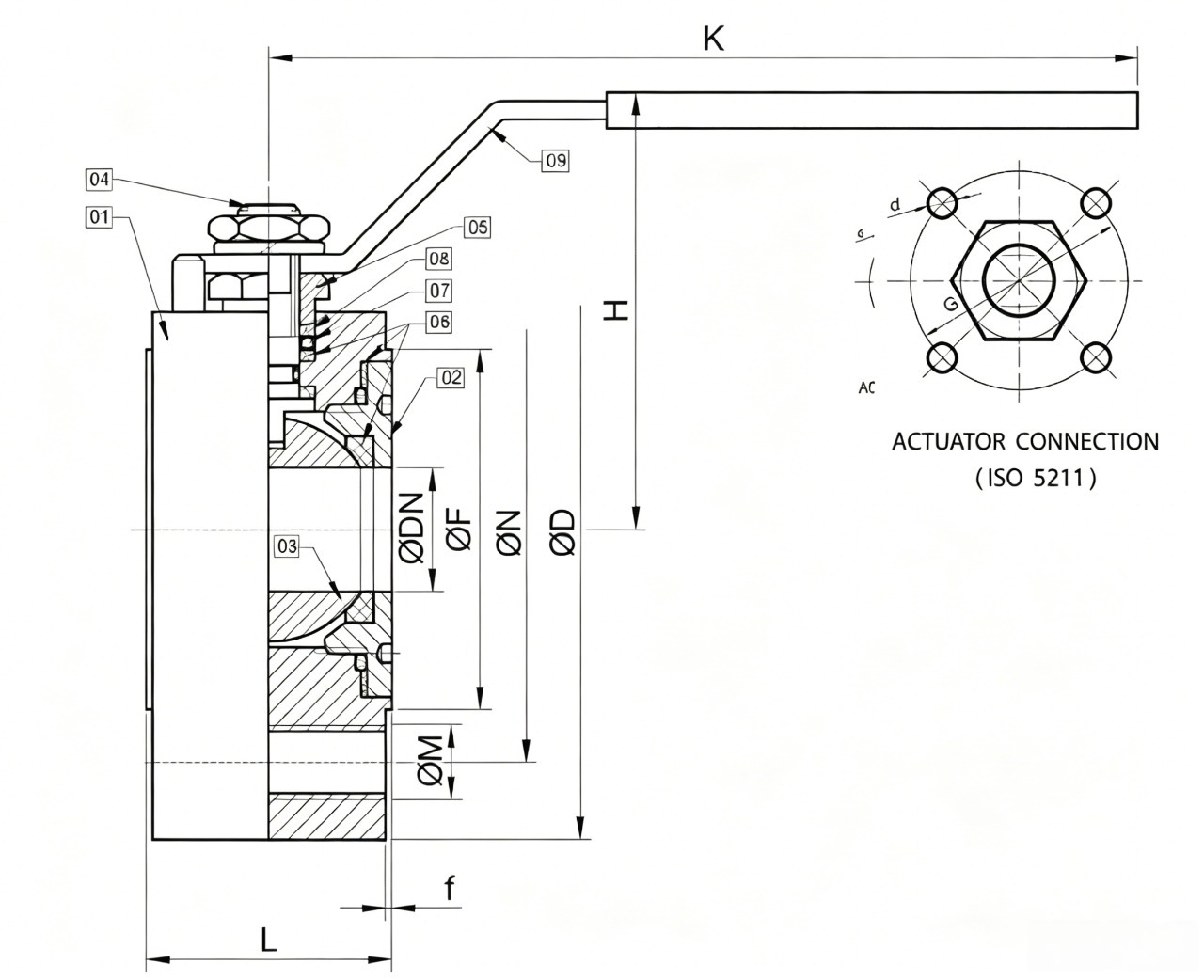

| NO. | Nome della parte | Materiale |
| 1 | Corpo | A105/ANSI304/ANSI316 |
| 2 | Cap | A105/ANSI304/ANSI316 |
| 3 | Palla | ANSI304/ANSI316 |
| 4 | Gambo | ANSI304/ANSI316 |
| 5 | Arresto della pressione | SS304/SS316 |
| 6 | Elementi di tenuta | PTFE |
| 7 | O-ring | VITON |
| 8 | Anello con stelo | SS304/SS316 |
| 9 | Maniglia | SS/SUS304 |
Parametro (Specifica)| MISURARE |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
| NPS | DN | L | K | H | ØD |
ØDN |
f | SU |
ØM |
DI |
SU |
ØM |
DI |
G | d |
| 1/2" | 15 | 38 | 155 | 80 | 87 | 15 | 2 | 65 | M12x4 |
45 | 65 | M12x4 |
45 | 36 | M5 |
| 3/4" | 20 | 40 | 155 | 90 | 97 | 20 | 2 | 75 | M12x4 |
58 | 75 | M12x4 |
58 | 36 | M5 |
| 1" | 25 | 45 | 175 | 100 | 107 | 25 | 2 | 85 | M12x4 |
68 | 85 | M12x4 |
68 | 42 | M5 |
| 11/4" | 32 | 58 | 175 | 110 | 135 | 32 | 2 | 100 | M16x4 |
78 | 100 | M16x4 |
78 | 42 | M5 |
| 11/2" | 40 | 65 | 240 | 120 | 145 | 40 | 3 | 110 | M16x4 |
88 | 110 | M16x4 |
88 | 50 | M6 |
| 2" | 50 | 82 | 240 | 130 | 165 | 50 | 3 | 125 | M16x4 |
102 | 125 | M16x4 |
102 | 50 | M6 |
| 21/2" | 65 | 103 | 300 | 140 | 177 | 65 | 3 | 145 | M16x4 |
122 | 145 | M16x8 |
122 | 70 | M8 |
| 3" | 80 | 120 | 400 | 150 | 197 | 80 | 3 | 160 | M16x8 |
138 | 160 | M16x8 |
138 | 70 | M8 |
| 4" | 100 | 140 | 400 | 165 | 230 | 100 | 3 | 180 | M16x8 |
162 | 190 | M20x8 |
162 | 102 | M10 |
| 5" | 125 | 200 | 610 | 240 | 248 | 125 | 3 | 210 | M16x8 |
188 | 220 | M20x8 |
188 | 102 | M10 |
| 6" | 150 | 235 | 610 | 260 | 298 | 150 | 3 | 240 | M20x8 |
212 | 250 | M22x8 |
218 | 125 | M12 |
| 8" | 200 | 310 | 850 | 310 | 398 | 200 | 3 | 295 | M20x12 |
268 | 320 | M27x12 |
285 | 125 | M12 |
