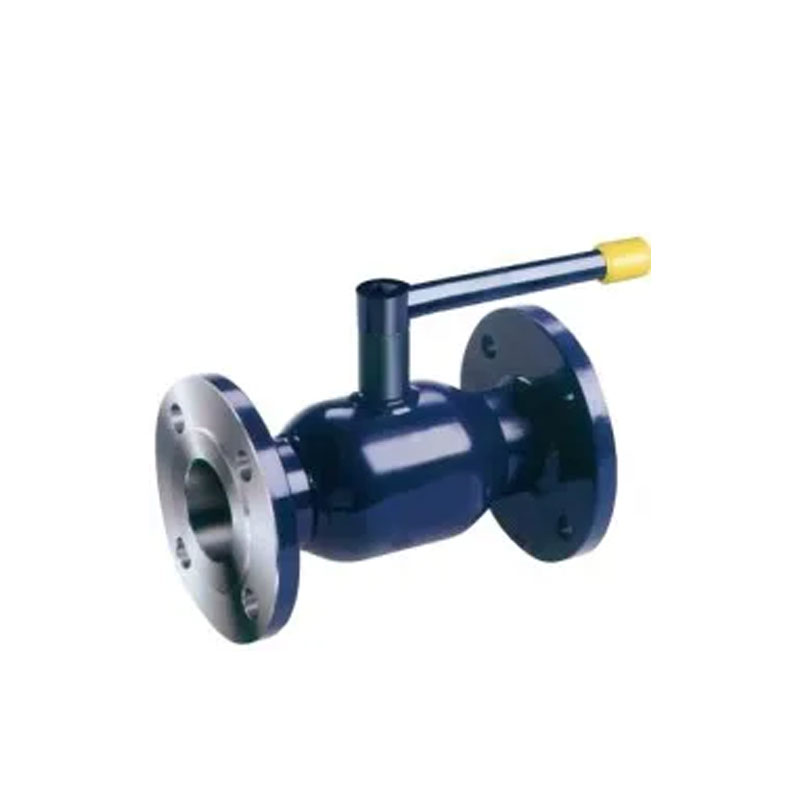

La valvola a sfera completamente saldata con flangiata con foro ridotto realizzato in Cina è costruita Anelli di sigillatura PTFE carbonizzati e molle a disco, che forniscono eccellenti Adattabilità alle variazioni di pressione e temperatura. Questo design garantisce Perdita zero all'interno delle intervalli di pressione e temperatura specificati.
1. Il corpo della valvola è saldato da tubi in acciaio.
2. Il pad di sfera è realizzato in politetrafluoroetilene rinforzato.
3. Lo stelo della valvola adotta il design a prova di esplosione.
4. Intervallo di temperatura:- 60-200 ℃
5. Modalità dirizzazione: manuale o wormgear
Corpo: ST37.0/A106/Acciaio 20
Ball: SS304
STEM: 2CR13
Sigillo dello stelo: fpm o viton
Sigillo a sfera: RPTFE (PTFE+C)
L'altezza dello stelo e la dimensione faccia a faccia secondo i clienti
Requisiti.
Pipeline di petrolio e gas, gasdotti liquefatti di gas naturale (GNL), petrolio e gas
Attrezzatura da campo
Sistema di controllo per liquidi corrosivi e fluidi a gas
Condotte a vapore ad alta temperatura e ad alta pressione, acqua caldaia
condutture
Sistema di controllo del fluido metallico fuso ad alta pressione
Controllo fluido di piattaforme offshore e sistemi di tubazioni della nave
Controllo fluido delle acque reflue industriali e condotte fognarie
Quando si ordina, si prega di fornire i dettagli del modello di valvola, della pressione nominale, del diametro nominale, della pressione di lavoro, della temperatura di lavoro, del flusso massimo, del supporto, del modo per l'installazione.
Standard di collegamento della valvola e della pipeline.
| 1 | Corpo | AISI 20 | 6.2 | Vite esagonale | 8.8 |
| 2 | End Docket | AISI 20 | 6.3 | O-ring | Faston |
| 3 | Palla | 304 | 6.4 | Cuscinetto oilless | 304+PTFE |
| 4.1 | Anello di supporto | A105 | 6.5 | Tappo di scarico | 20cr13 |
| 4.2 | Posto a sedere | Ptfe-c | 7.1 | Pipe di ramo | AISI 20 |
| 4.3 | O-ring | Faston | 7.2 | Ghiandola superiore | A105 |
| 4.5 | Primavera | 17-7Ph | 7.3 | O-ring | Faston |
| 5.1 | Gambo | 20cr13 | 7.4 | Guarnizione | Rptfe |
| 5.2 | Cuscinetto oilless | 304+PTFE | 7.5 | Imballaggio | 20cr13 |
| 5.3 | Guarnizione di spinta | Ptfe | 7.5 | Vite esagonale | 8.8 |
| 5.4 | O-ring | Faston | 7.6 | Morsetto | 65.m |
| 5.5 | O-ring | Faston | 41 | Attuatore | |
| 5.6 | Chiave piatta | AISI 1045 | 42 | Bullone | 8.8 |
| 6.1 | Base | A105 | 43 | Noce | 8 |
