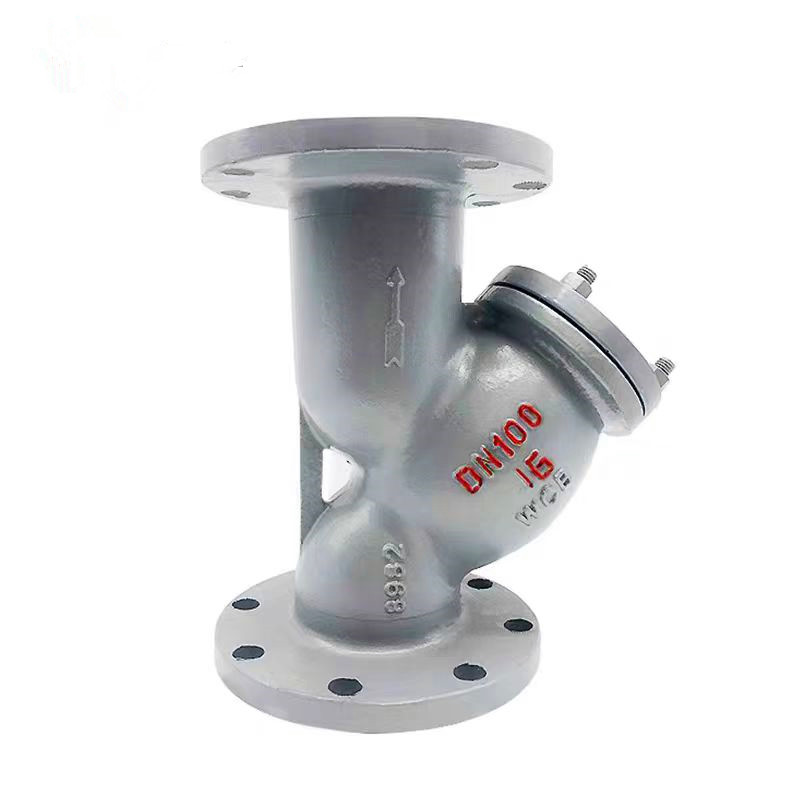

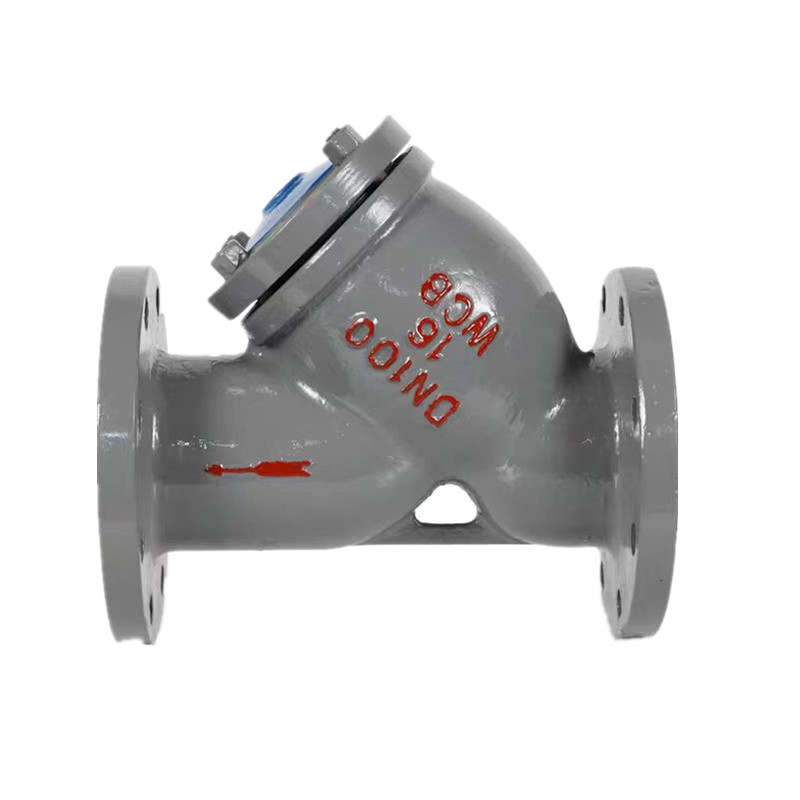

Din PN16 Flangiato in acciaio carbonio Y Tipo di filtro

Joepai din pn16 flangiato in acciaio carbonio y Tipo di filtro è un dispositivo avanzato nei sistemi di tubazioni per trasmettere media. La sua funzione è di filtrare le impurità meccaniche nel media, come ruggine, particelle di sabbia e piccole quantità di particelle solide in fognature, per proteggere gli accessori sul gasdotto dell'attrezzatura dall'usura e blocco e per garantire il normale funzionamento dell'apparecchiatura. Quando il Il fluido entra nella cartuccia del filtro con una certa specifica del filtro schermo, le sue impurità sono bloccate e il filtrato pulito viene scaricato Dal punto di vista del filtro. Quando è necessaria la pulizia, rimuovere semplicemente il Cartuccia filtrante staccabile, elaborarla e reinstallarla. Pertanto, lo è Estremamente comodo da usare e da mantenere.

Caratteristiche:

1) Dimensione: (DN15) 1/2 "-(DN300) 12"

2) Materiale: 304 (CF8), 316 (CF8M), WCB

3) Pressione: PN16

4) mezzo adatto: acqua, olio, aria e un po 'di liquido corrosivo ecc.

5) Intervallo di temperatura: da -196ºC a 200ºC

6) Connessione: flangia

7) Casting: investimento

8) Design Standard: il tuo

Principio di lavoro

Il filtro Y flangiato è a forma di Y, con un'estremità che consente l'acqua e l'altra Fluidi da attraversare e l'altra estremità di assunzione di rifiuti e impurità. Esso è generalmente installato all'ingresso della pressione che riduce le valvole, soccorso valvole, valvole a livello dell'acqua o altre attrezzature per rimuovere le impurità dal Acqua e proteggere il normale funzionamento di valvole e attrezzature. L'acqua a essere trattato dal filtro entra nel corpo attraverso l'ingresso e impurità nel deposito dell'acqua sullo schermo del filtro in acciaio inossidabile, risultante in un differenza di pressione. Monitorando la differenza di pressione tra l'ingresso e uscita attraverso un interruttore di pressione differenziale, quando la pressione La differenza raggiunge il valore impostato, il controller elettronico invia segnali a la valvola di controllo idraulica e il motore di guida, innescando quanto segue Azioni: il motore guida la spazzola per ruotare, pulire l'elemento filtro, E allo stesso tempo, la valvola di controllo si apre per la scarica delle acque reflue. IL L'intero processo di pulizia dura solo per poche decine di secondi. Quando il La pulizia è completata, la valvola di controllo è chiusa, il motore si arresta rotante e il sistema ritorna al suo stato iniziale, iniziando il successivo processo di filtrazione. Dopo l'installazione dell'attrezzatura, tecnici lo debugrà, imposterà i tempi di filtrazione e pulindo il tempo di conversione e il L'acqua da trattare entrerà nel corpo attraverso l'ingresso e il filtro inizierà a lavorare normalmente

Installazione

Prima di installare Straner flangiato di DIN, pulire con cura il filetto Le superfici di collegamento di tutti i tubi e utilizzare il sigillante per tubi o il nastro PTFE (Politetrafluoroetilene) essere moderato. I thread finali non sono trattati Prevenire il sigillante o il nastro PTFE di entrare nel sistema di tubazioni. I filtri possono essere installato in orizzontale o installare verticalmente verso il basso.

Parti e materiali principali
