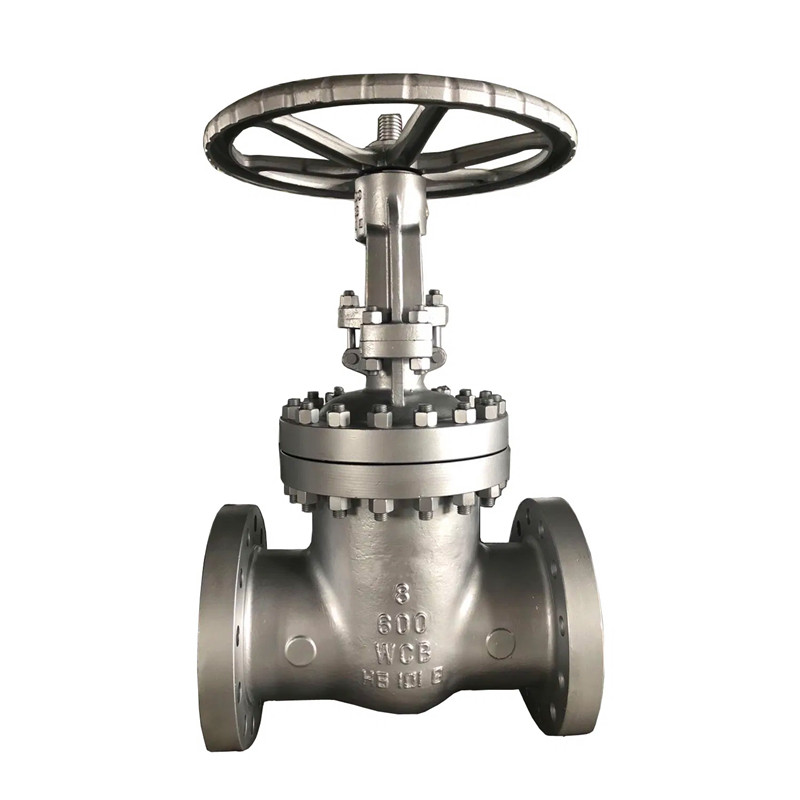

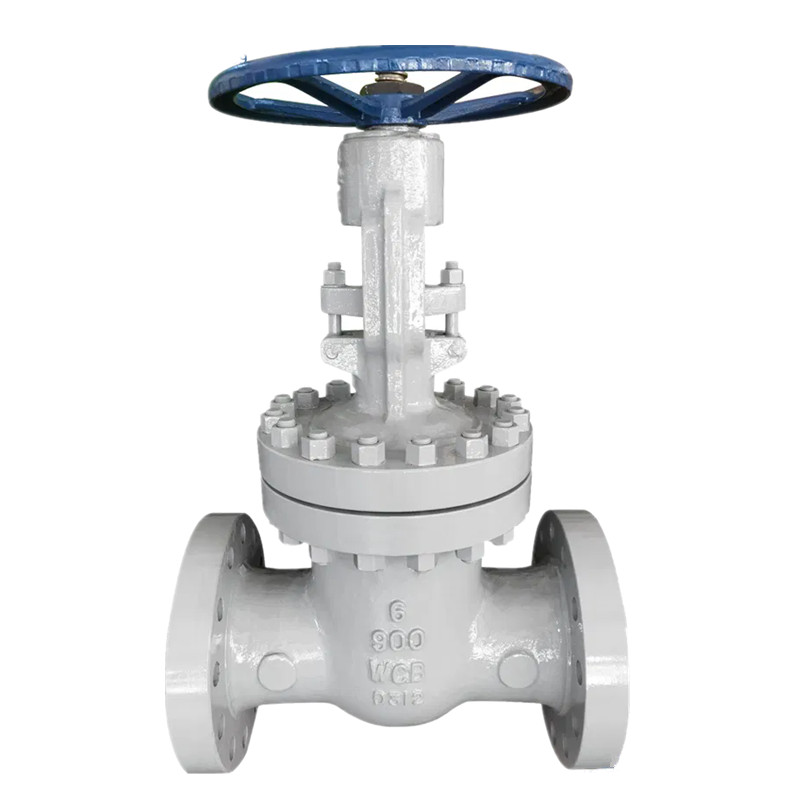

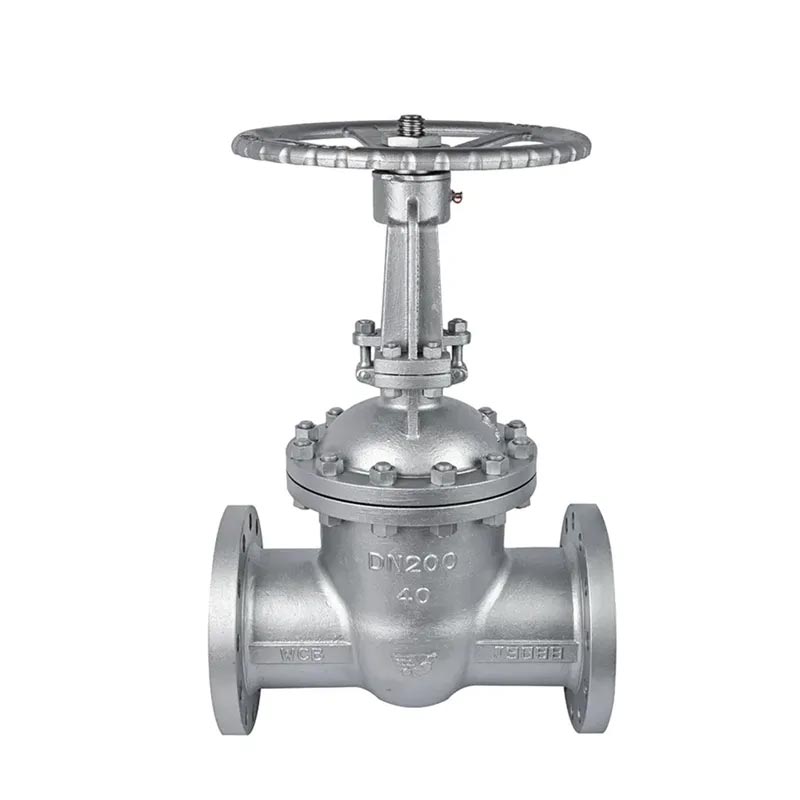

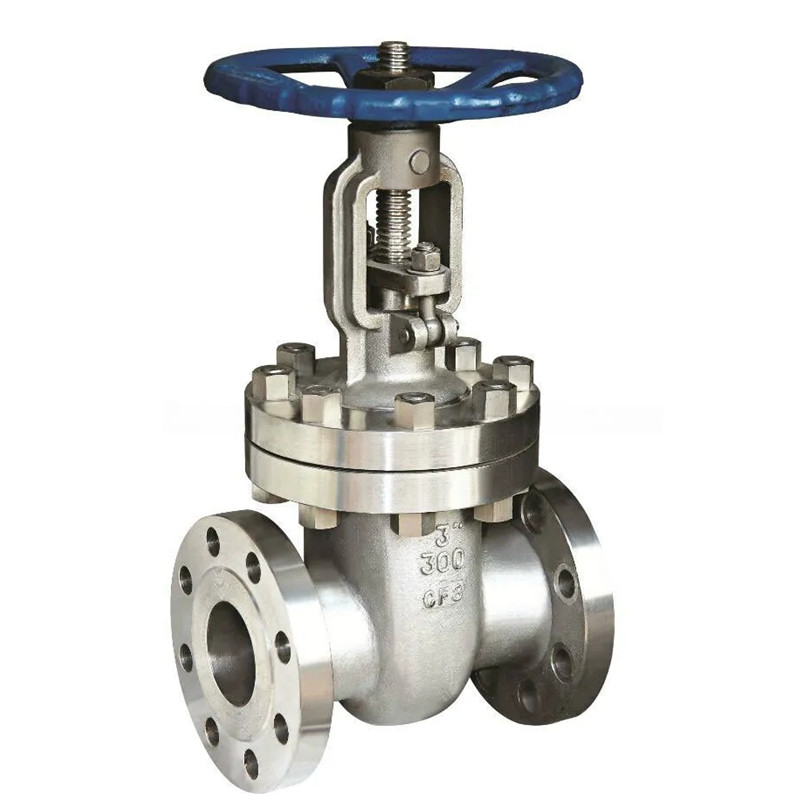

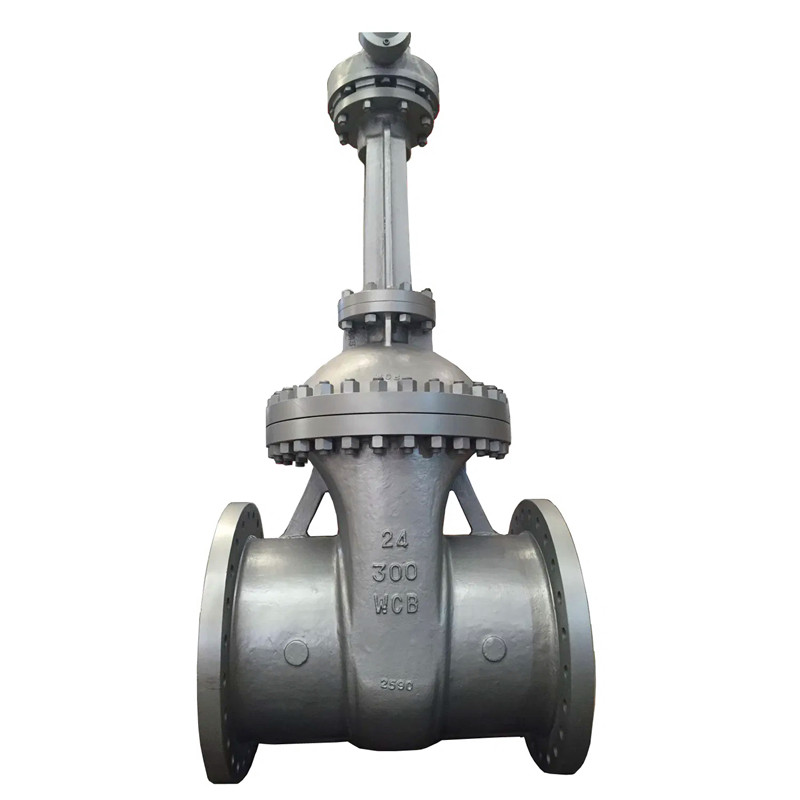

JOEPAI ha un'esperienza molto estesa nella produzione di valvole a saracinesca fuse. Le nostre valvole a saracinesca a cuneo solido con stelo ascendente in acciaio fuso di alta qualità Classe 600 sono progettate, progettate e prodotte in stretta conformità con API, ASTM, ASME, ANSI e altri standard riconosciuti. Le valvole a saracinesca in fusione possono essere suddivise in a doppia saracinesca, saracinesche singole e valvole a saracinesca elastiche nelle valvole a saracinesca a cuneo. Cuneo a doppia porta valvola a saracinesca. Questo tipo di valvola è comunemente utilizzata in acqua e vapore condutture. I vantaggi della sua struttura sono:
1. Il requisito di precisione per l'angolo della superficie di tenuta è relativo
basso.
2. È improbabile che un aumento della temperatura provochi il fenomeno dell'
incuneando il cancello.
Quando la superficie di tenuta si usura, è possibile aggiungere una guarnizione per compensare.
Valutazione del progetto: API600
Faccia a faccia: AMSE B16.10
Estremità flangiate: ASME B16.5
Ispezione e test: API 598
Speciale: lo standard NACE MR-01-75 è realizzabile; OEM/ODM;
Supporta la personalizzazione.
Coperchio imbullonato o coperchio con tenuta a pressione
Cuneo solido
13CR%, STL ecc. con superficie dura
Porto pieno
Vite e giogo esterni (OS&Y), stelo ascendente
Cofano imbullonato, BB
Cofano esteso per servizi criogenici
Dispositivo di bloccaggio opzionale
Passaggio su richiesta
Dimensioni: da 2" fino a 24" (DN50 fino a DN600)
Connessione finale: flangiata RF, FF, RTJ, BW
Materiali: acciaio al carbonio, acciaio al carbonio a bassa temperatura, acciaio inossidabile, acciaio inossidabile duplex, acciaio inossidabile super duplex, leghe di nichel, bronzo al nichel-alluminio, Hastelloy, Inconel ecc.
Azionato da: volantino, ingranaggio, attuatore pneumatico, idraulico ed elettrico
| NO. | Nome della parte | Materiale |
||
| 1 | Corpo | A216-WCB | A217-WC6 | A352-LCB |
| 2 | Cofano | A216-WCB | A217-WC6 | A352-LCB |
| 3 | Cuneo | A218-WCB+13CR | A217-WC6+HF | A352-LCB+13CR |
| 4 | Gambo | A182-F6a | CR-MO-V | A182-F6a |
| 5 | Anello del sedile | A105+13CR | A182-F11+HF | A350-LF2+13CR |
| 6 | Sedile posteriore con stelo | A276-420 | A276-304 | A276-420 |
| 7 | Guarnizione del cofano |
Avvolgimento a spirale（Grafite+304） |
||
| 8 | Perno del cofano |
A193-B7 | A193-B16 | A320-L7 |
| 9 | Dado prigioniero del cofano | A194-2H | A194-7 | A194-4 |
| 10 | Imballaggio | Grafite |
||
| 11 | Ghiandola | A276-420 | A276-304 | A276-420 |
| 12 | Flangia della ghiandola | A216-WCB | A217-WC6 | A276-LCB |
| 13 | Perno golfare | Acciaio al carbonio | A276-420 | Acciaio al carbonio |
| 14 | Golfare | Acciaio al carbonio | A193-B7 | Acciaio al carbonio |
| 15 | Dado del golfare | Acciaio al carbonio | A194-2h | Acciaio al carbonio |
| 16 | Raccordo per grasso | Ottone+Acciaio |
||
| 17 | Manica del giogo | Alluminio-Bronzo |
||
| 18 | Dado di marmellata del manicotto del giogo | Acciaio al carbonio | ||
| 19 | Volantino | Ferro malleabile |
||
| 20 | Dado del volantino | Acciaio al carbonio | ||
| CLASSE150 | |||||||||||||
| dimensione (pollici) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE300 | |||||||||||||
| dimensione (pollici) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE600 | |||||||||||||
| dimensione (pollici) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| CLASSE900 | |||||||||||||
| dimensione (pollici) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 |
