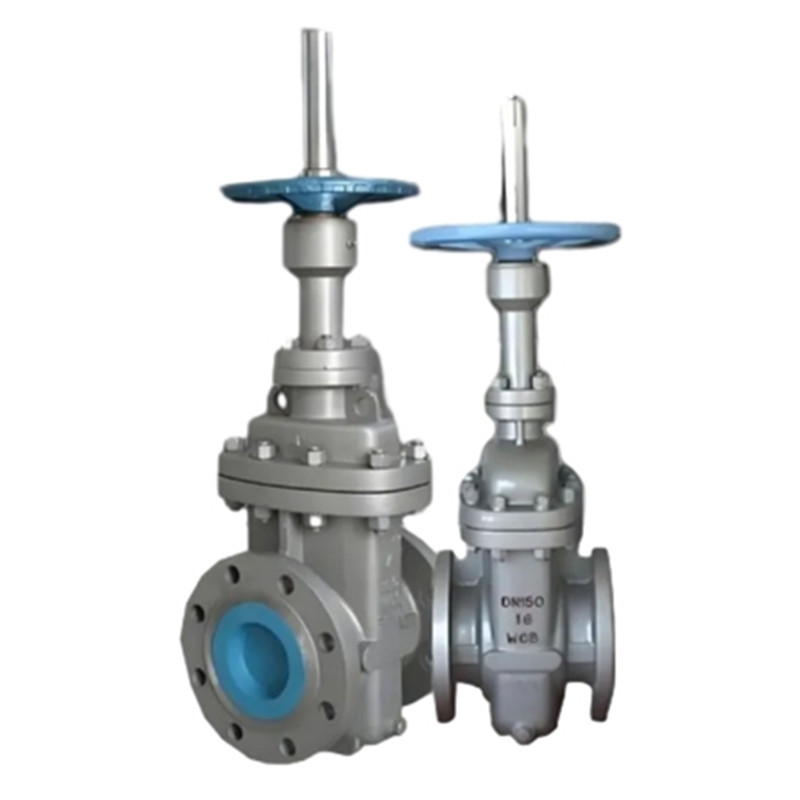

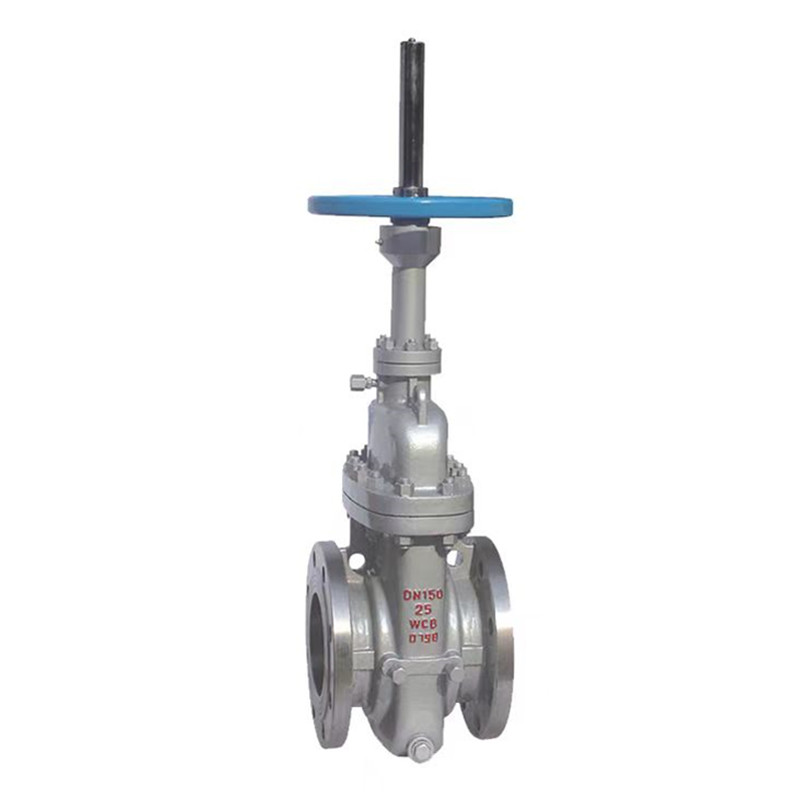

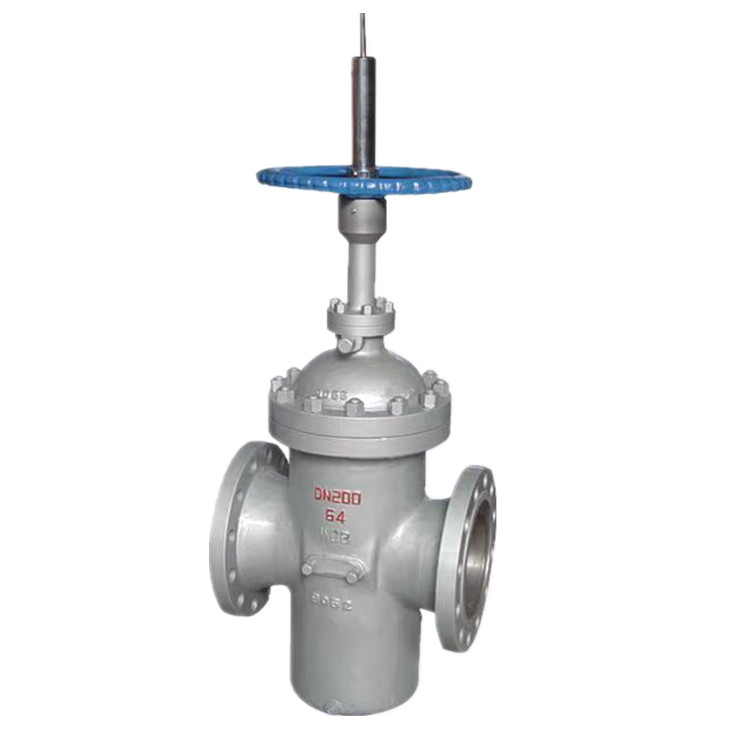

Valvola a doppio disc -disco in acciaio al carbonio
Wenzhou Joepai Valve Co., Ltd. si è concentrato sulla produzione e sull'esportazione di valvole industriali dal 2003. La valvola a doppio dischi piatta a doppio disco in acciaio al carbonio è una valvola di controllo globale ad alte prestazioni progettata con doppi dischi paralleli, adatta per i sistemi di fluidi a media pressione. La valvola, con la sua struttura a doppio disco parallela, garantisce un funzionamento regolare durante l'apertura e la chiusura, evitando i problemi di usura e tenuta delle tradizionali valvole a dischi singoli.
La valvola a doppia porta piatta a doppio disc del disco a doppio disco in acciaio al carbonio di alta qualità adotta una struttura di contatto in metallo unica, affidabile in azione e ha prestazioni di taglio estremamente elevate. È ampiamente utilizzato nelle valvole di spegnimento di emergenza e nelle valvole di sfiato ad alta pressione a condizioni di temperatura estremamente basse. Inoltre, la stessa struttura di contatto in metallo ha una funzione ignifuga.
Materiale del disco: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiale dello stelo: 2Cr13, 304, 316, 304L, 316L
Materiale del cofano: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiale del sedile: A105, 304, 316, 304L, 316L
Tipo di connessione: flangia/saldatura
Diametro nominale: DN100-800 NPS2 "-32"
Pressione nominale: 1.0-16.0MPA 150LB-900LB
Condizioni di lavoro applicabili
1. Unità di idrogenazione
2. Condizioni di vapore ad alta temperatura
3. Condizione di lavoro dell'olio caldo
4. Area di stoccaggio del serbatoio dell'olio
Caratteristiche del prodotto
1. Misure anti -gonfiore in condizioni di alta temperatura
2 Design montato in alto, in grado di manutenzione online
3 Sigilli di pre -serraggio forzati bidirezionali per una tenuta più affidabile
4 può ottenere zero perdite
5. Forza di apertura bassa
Caratteristiche strutturali
Il grado di cuneo del blocco a cuneo della valvola a doppia porta parallela è molto maggiore dell'angolo di auto-blocco, rendendo facile aprire e richiedere meno potenza.
Quando la valvola a doppio disco a doppio disco a doppio disco per carbone viene completamente aperta, si forma una guarnizione in metallo tra l'estremità dello stelo della valvola e la superficie di tenuta di saldatura in lega dura del coperchio della valvola. In questo momento, non vi è alcuna pressione media sull'imballaggio e l'imballaggio può essere sostituito online.
L'adozione di una progettazione a struttura aperta di supporto può fornire una maggiore forza di precarico di sigillatura forzata, rendendo il sigillo più affidabile.
Il coperchio della valvola può essere realizzato in varie strutture in base alle condizioni di lavoro effettive, come l'uso del coperchio della valvola sigillata per tubi ondulati per supporti tossici, utilizzando il coperchio della valvola di dissipazione del calore per alta temperatura e utilizzando il coperchio della valvola auto -sigillazione per alta pressione, garantendo l'uso sicuro e affidabile della valvola.
L'imballaggio a bassa dispersione viene selezionato come materiale di riempimento e un design del carico a molla del disco viene utilizzato nella posizione di imballaggio per una tenuta a lungo termine più affidabile.
Utilizzando la tecnologia avanzata di estrusione superficiale per aumentare la durezza superficiale dello stelo della valvola e ridurre la rugosità, l'usura dell'imballaggio durante l'apertura della valvola e il processo di chiusura possono essere ridotti, prevenendo la deformazione dello stelo della valvola.
La flangia centrale è sigillata con una guarnizione avvolta in metallo, che ha buone prestazioni di sigillatura e funzione di prevenzione del fuoco.
La struttura di tenuta composta da due piastre di gate parallele e dispositivi di serraggio a cuneo sostituisce la tradizionale struttura della valvola del gate a cuneo, rendendo più facile il processo di apertura e chiusura della valvola.
Gli interni della valvola sono progettati interamente in metallo e possono resistere ai media ad alta temperatura. Il blocco a forma di cuneo adotta un grande design ad angolo a cuneo, che gli consente di essere facilmente tirato fuori anche in condizioni di alta temperatura senza gonfiore o fenomeno morto.

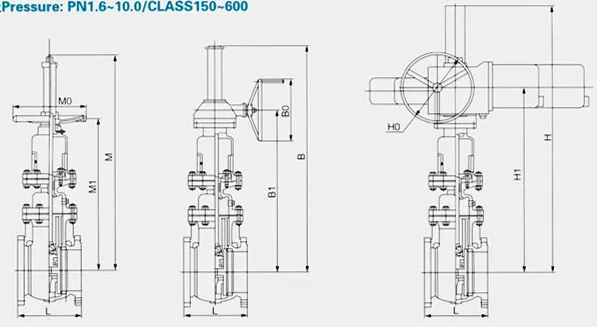

Dimensioni principali e peso (PN1.6, 2.5 Classe150)
