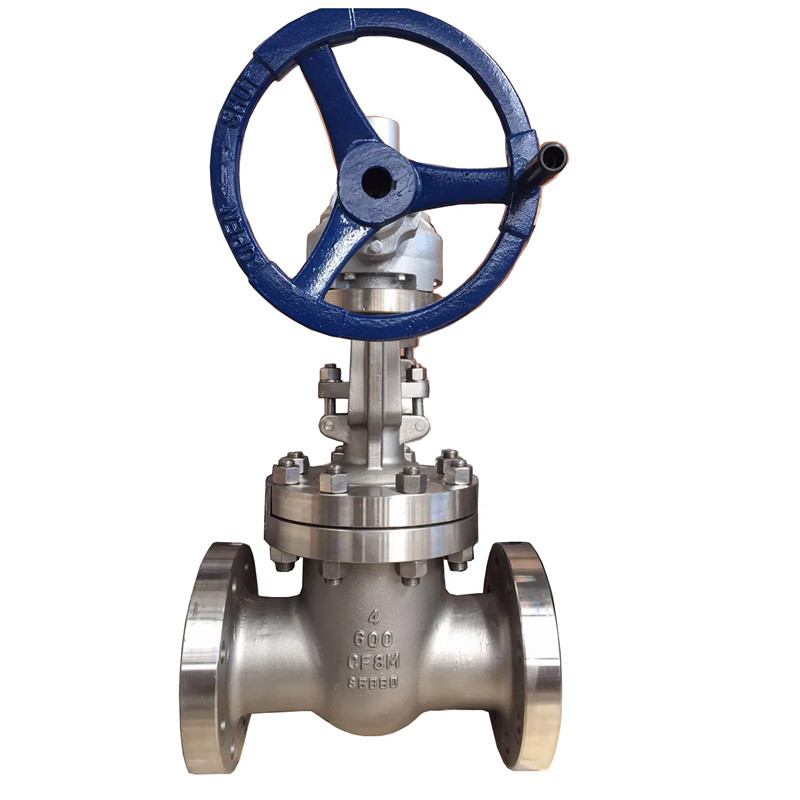

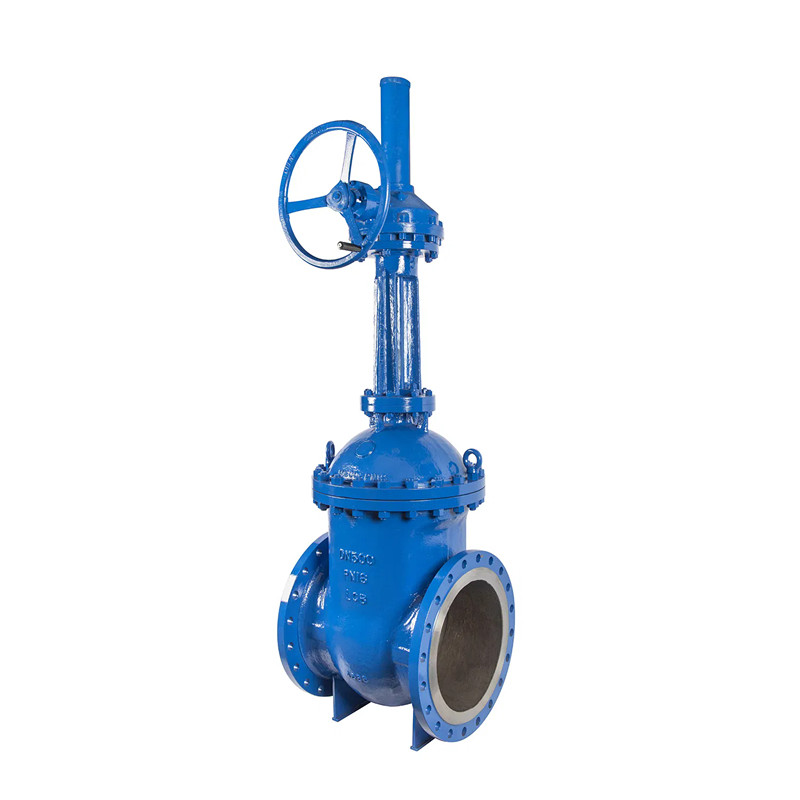

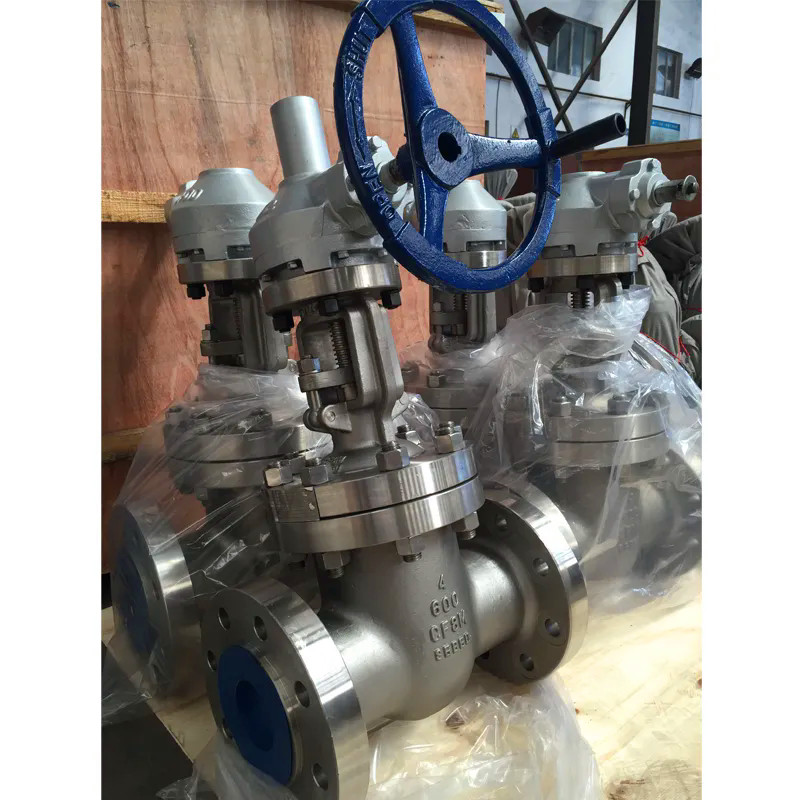

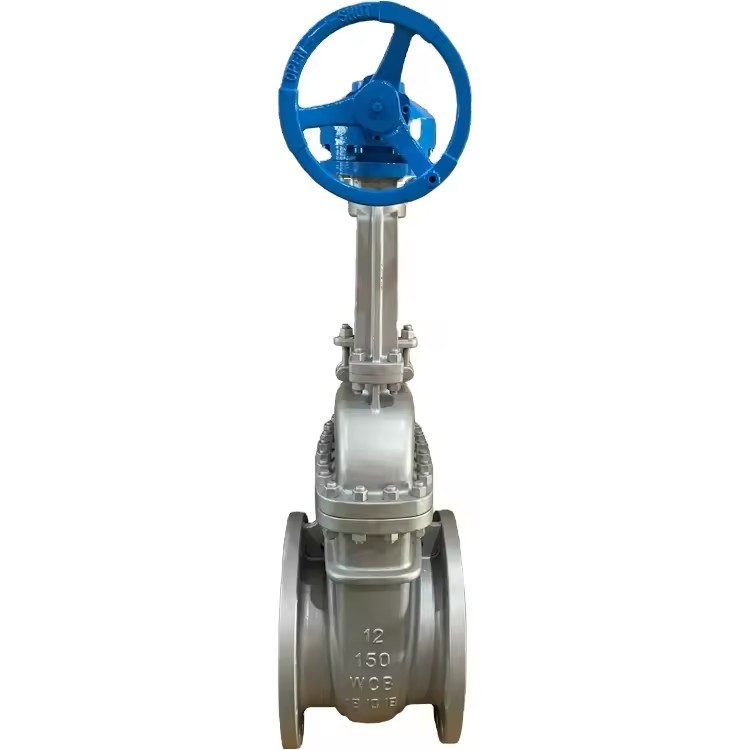

Joepai API 600 ANSI Flange A Gear Operated Cash Cash Gate Valve realizzato in China Factory Adotta il corpo della valvola fusa, resistenza ad alta pressione, alte prestazioni di tenuta e elevata durata, ampiamente utilizzata in settori come petrolio, gas naturale, sostanze chimiche e potenza. Benvenuti a contattarci per ulteriori informazioni o supporto tecnico!

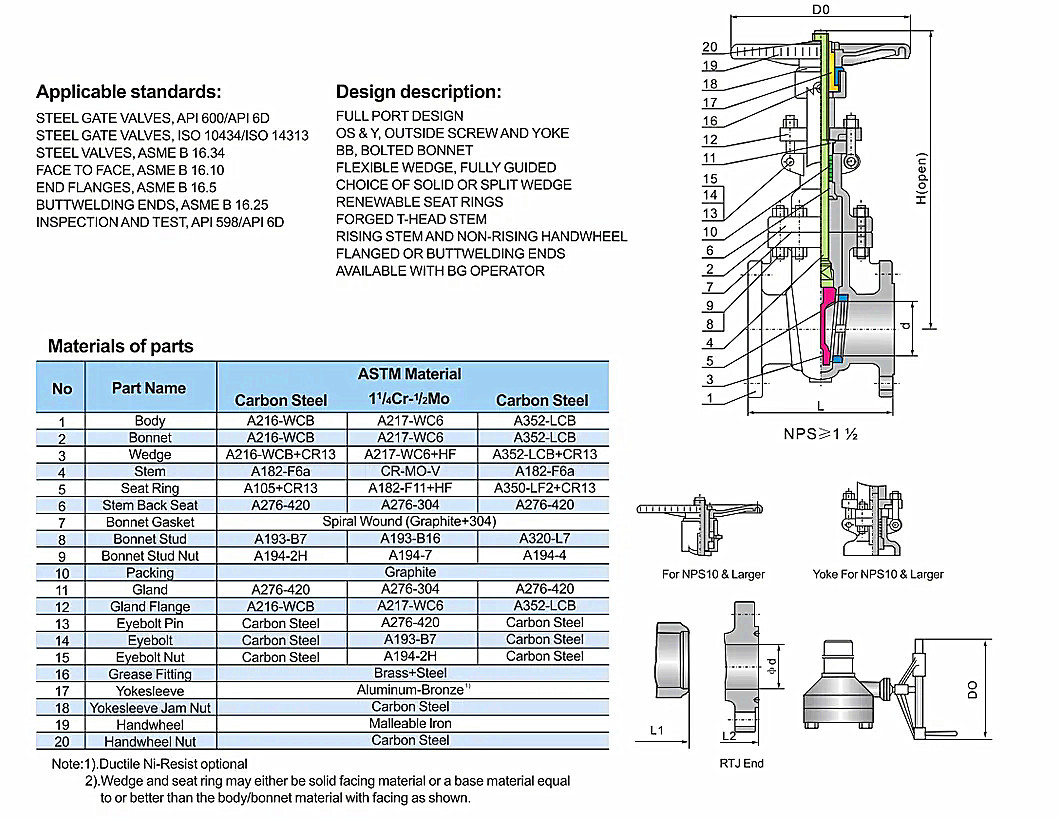

Cofano bullonato o cofano
Cuneo flessibile
Porta completa
Vite e giogo esterni (OS & Y), gambo in aumento
Cofano esteso per i servizi criogenici
Dispositivo di bloccaggio opzionale
Su richiesta su richiesta
Progettazione e produzione: API 600, API 6D, BS1414, ecc.
Faccia a faccia (end -to -end): ANSI B16.10, API 6D, ecc.
Connessione flangiata: ANSI B16.5, ASME B16.47 ecc.
Fine saldata di testa: ANSI B16.25, ecc.
Test e ispezione: API 598, API 6D, ecc.
Modello: Z40H
Dimensione: 2 "fino a 60" (DN50 fino a DN1500)
Pressione: ASME 150#, 300#, 600#, 900#, 1500#, 2500#
Materiale del corpo: acciaio inossidabile, acciaio inossidabile duplex, acciaio inossidabile super duplex, acciaio al carbonio, acciaio al carbonio a bassa temperatura, leghe di nichel, bronzo in alluminio in nichel, hastelloy, Inconel ecc.
Materiale di rivestimento: 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 ecc.
Connessione finale: flangiato RF/ RTJ/ FM/ FF, butt-welding (BW)
Funzionamento: ruota della mano, verme a marcia, funzionamento elettrico
| Classe150 | |||||||||||||
| dimensione (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Classe300 | |||||||||||||
| dimensione (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Classe600 | |||||||||||||
| dimensione (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Classe900 | |||||||||||||
| dimensione (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
